Двухступенчатый цилиндро-червячный редуктор u=4

Донецкий Национальный университет экономики и торговли имени Михаила Туган-Барановского
Кафедра Обще инженерных дисциплин
Курсовой проект по дисциплине "Детали машин"

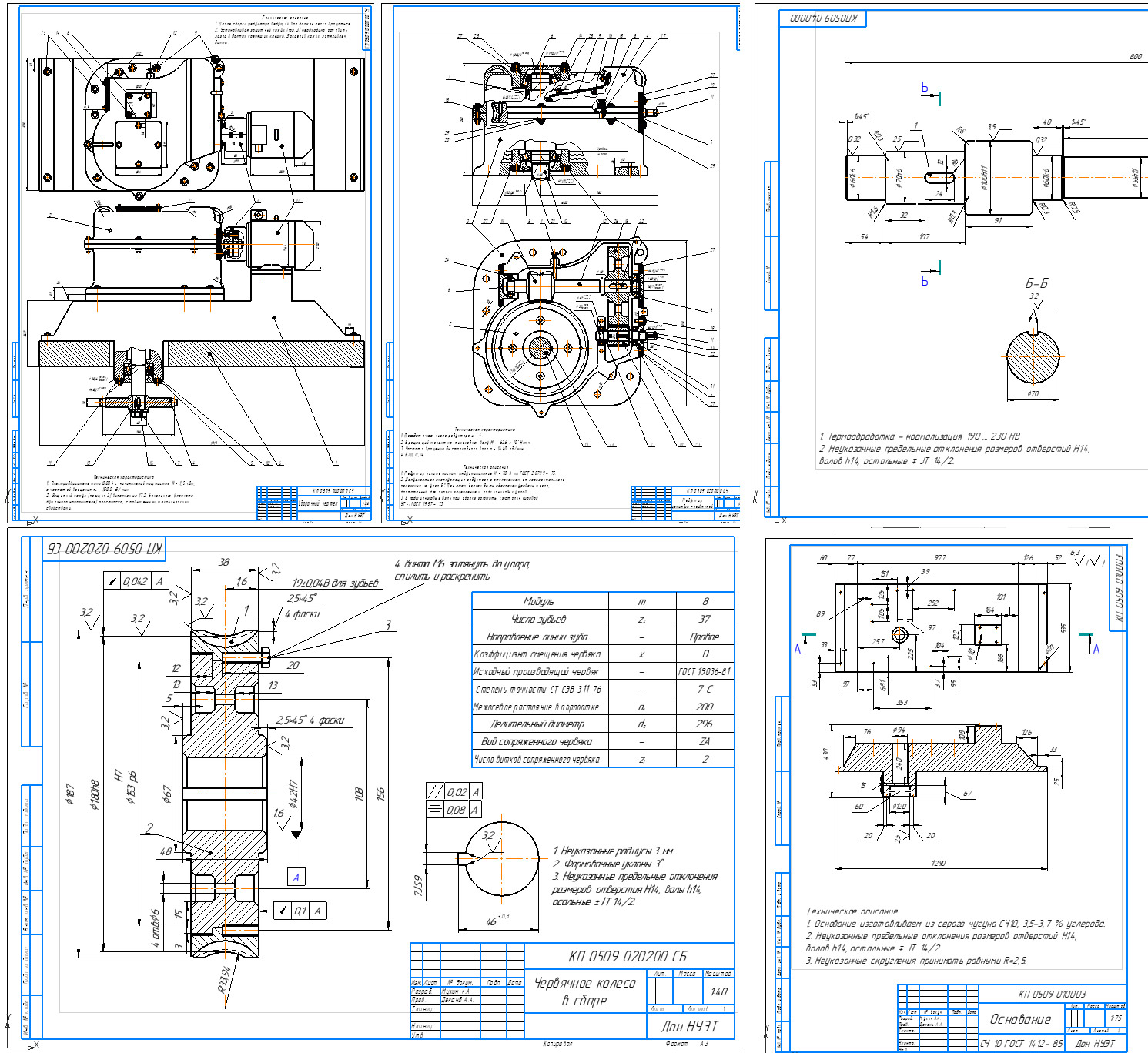

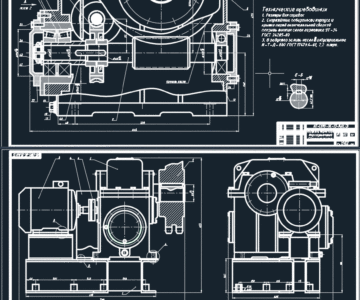

Двухступенчатый цилиндро-червячный редуктор с вертикально расположенным ведомым валом
Донецк 2015

Спроектировать привод к цепному конвейеру по схеме рис.1 с графиком нагрузки, данными на рисунке. Окружное усилие на тяговой звездочке Р, окружная скорость этой звездочки v, шаг цепи t и число зубьев звездочек z приведены в таблице 1.
Величина Значение
P, кН 7,5
v, м/с 0,12
t, мм 80
Z 12

Техническая характеристика привода
1. Электродвигатель типа 80В4 с номинальной мощностью N = 1,5 кВт,
с частотой вращения n = 1500 об/мин.
2. Защитный кожух (позиция 3) выполнен из 172 фенольного (хлопчато-
бумажного наполнителя) пластмасса, с повышенными механическими
свойствами.

Техническая характеристика редуктора
1. Передаточное число редуктора и = 4.
2. Вращающий момент на тихоходном валу М = 636 10 Н мм.
3. Частота вращения быстроходного вала n = 1440 об/мин.
4. КПД 0,74.
