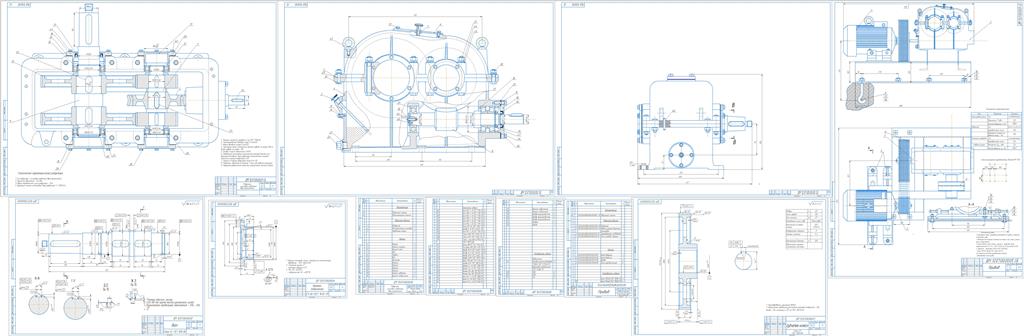

Редуктор цилиндро-червячный двухступенчатый u=31.5

Томский государственный архитектурно-строительный университет
Кафедра ПМиМ
Курсовой проект по дисциплине "Детали машин и оборудование"
На тему : "Проектирование привода ленточного конвейера"
Томск 2020

Спроектировать привод ленточного конвейера
(рис. 6.12, табл. 6.12). Привод вала барабана ленточного конвейера осуществляется от асинхронного электродвигателя общего машиностроительного применения через открытую клиноременную передачу и червячно-цилиндрический двухступенчатый редуктор. Быстроходная ступень – червячная с нижним
расположением червяка, тихоходная ступень – цилиндрическая
с раздвоенным потоком мощности
Исходные данные :
Тяговое усилие на ленте F = 5 кН
Скорость движения ленты v = 0,7м/с
Диаметр барабана D = 350 мм
Срок службы закрытых передач L = 5 лет
Тип привода нереверсивный
Содержание
Введение
1. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА
2. Расчёт тихоходной зубчатой цилиндрической передачи
3. РАСЧЕТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ
4. РАСЧЁТ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ
5. Выбор муфты и расчет сил, действующих на вал от муфты
6. Компоновка редуктора
7. Определение опасного сечения вала
8. Расчет вала на жесткость
9. Проверка долговечности подшипников
10. Расчет допусков деталей
11. Расчет шпоночных соединений
12. Выбор сорта масла
13. Технология сборки редуктора
Заключение
Список используемой литературы
