Редуктор двухступенчатый червячный

Уфимский государственный нефтяной технический университет
Кафедра МКМ
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет двухступенчатого редуктора"
Уфа 2015

В данном проекте рассматривается двухступенчатый червячный редуктор. Произведен полный расчет редуктора и узлов.

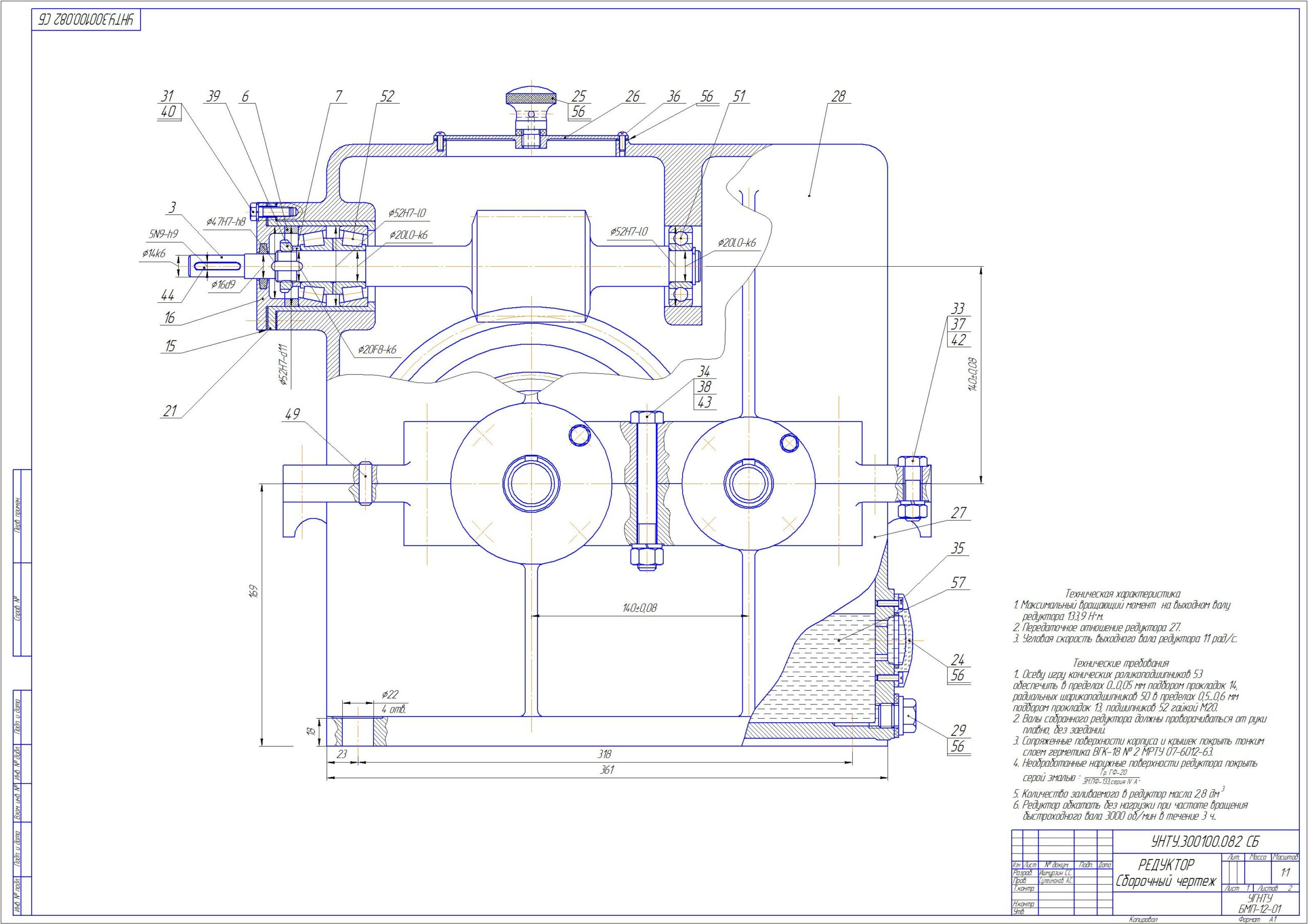

Графическая часть содержит сам и редуктор и деталировку пяти деталей.
Курсовой проект содержит 2 листа форматы А1, 2 листа формата А3, 3 листа формата А4, 47 страниц пояснительной записки, содержащей 11 рисунков.
Реду́ктор (механи́ческий) — механизм, передающий и преобразующий крутящий момент, с одной или более механическими передачами.
Техническая характеристика редуктора:
1. Частота вращения быстроходного вала, об/мин 1425
2. Общее передаточное число редуктора 27,1
3. Передаточное число быстроходной ступени 13,55
4. Передаточное число тихоходной ступени 1
5. Вращающий момент на тихоходном валу, Нм 128,55

Состав: Редуктор двухступенчатый червячный (СБ), Деталировка (вал, крышка подшипника (2), втулка распорная, шестерня), Спецификая на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор двухступенчатый червячный

Просмотр файлов
Новая папка\Вал _ УНТУ.710101. 082.bak
Новая папка\Вал _ УНТУ.710101. 082.cdw
Новая папка\Ишмурзин дм.docx
\ ᯮ୮ _ .710108. 082.cdw
\誠 訯 1.bak
\誠 訯 1.cdw
Новая папка\Крышка глухая.cdw
Новая папка\Редуктор _ УНТУ.300100.082.spw
Новая папка\Сборочный чертеж.bak
Новая папка\Сборочный чертеж.cdw
Новая папка\Фрагмент.bak
Новая папка\Фрагмент.frw
Новая папка\Шестерня _ УНТУ..710123. 082.cdw
Новая папка
