Привод с одноступенчатым червячным редуктором (uобщ=20)

КАЗАНСКИЙ (ПРИВОЛЖСКИЙ) ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ (КФУ)
Кафедра «Механика и конструирование»
Курсовой проект по курсу «Механика и детали машин»
На тему: "Привод с 1-ступенчатым червячным редуктором"
Казань 2021

Исходные данные (техническая характеристика):
1. Мощность на тихоходном валу Р2 = 6,3 кВт;
2. Частота вращения тихоходного вала n2 = 35 об/мин;
3. Заданная долговечность редуктора Lh = 5000 часов;

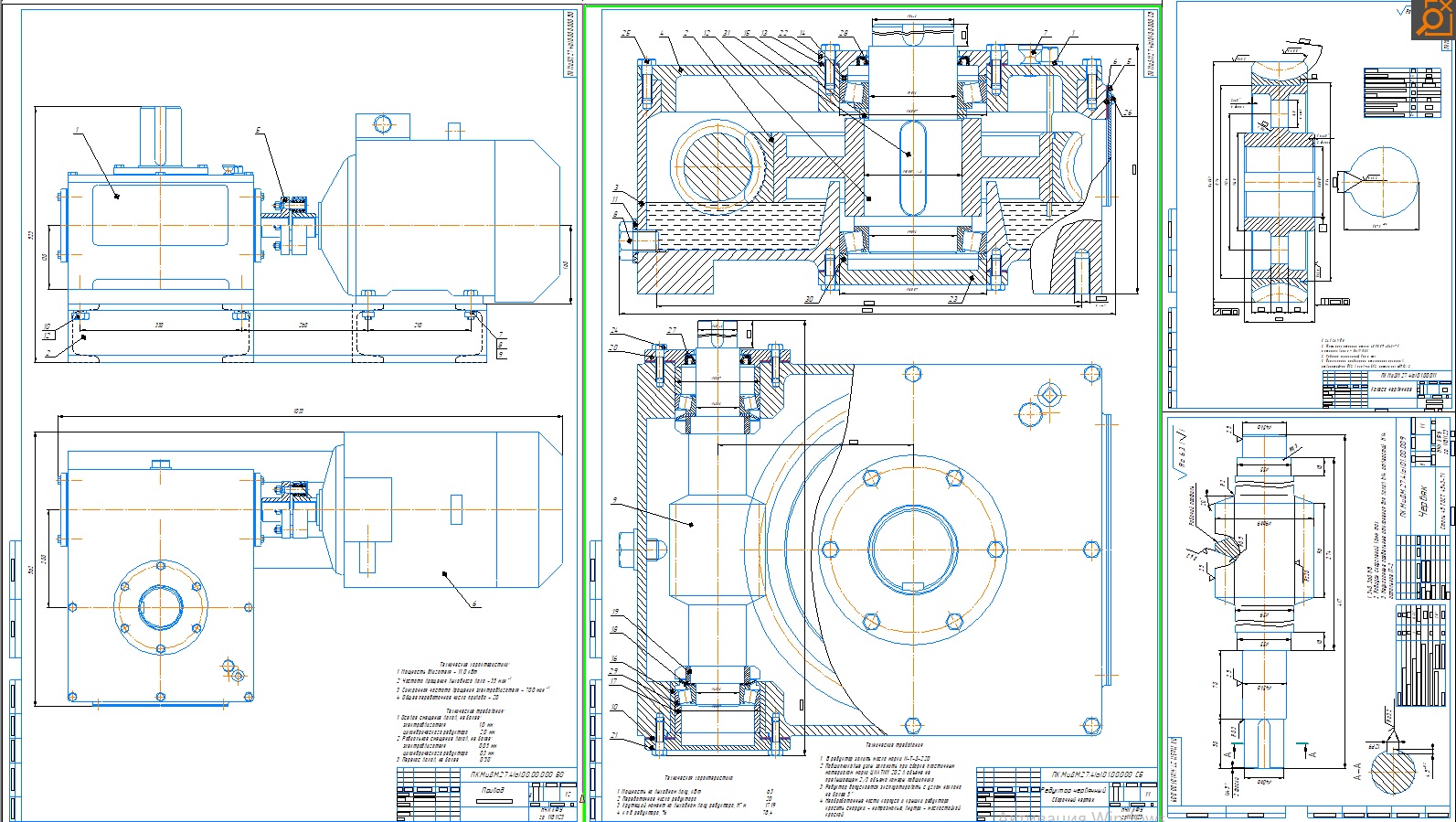

Разработать:
1. Сборочный чертеж редуктора;
2. Рабочие чертежи: быстроходный вал, колесо;
3. Чертеж общего вида привода.

Оглавление
Введение 4
1 Выбор двигателя, кинематический расчет привода 5
2. Расчет червячной передачи 7
3. Нагрузки валов редуктора 11
4. Проектный расчет валов редуктора. 13
5. Расчетная схема валов редуктора 15
6. Проверочный расчет подшипников 19
7. Конструктивная компоновка привода 21
8. Проверка прочности шпоночных соединений 24
9. Тепловой расчет редуктора 25
10. Технический уровень редуктор 26
Заключение 27
Литература 28
