Привод с одноступенчатым червячным редуктором с вертикальным ведущим валом

КАЗАНСКИЙ (ПРИВОЛЖСКИЙ) ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ (КФУ)
Кафедра «Механика и конструирование»
Курсовой проект по курсу «Механика и детали машин»
На тему: "Привод с 1-ступенчатым червячным редуктором"
Казань 2021

Исходные данные (техническая характеристика):
1. Мощность на тихоходном валу Р2 = 1,2 кВт;
2. Частота вращения тихоходного вала n2 = 36 об/мин;
3. Заданная долговечность редуктора Lh = 10000 часов;

Разработать:

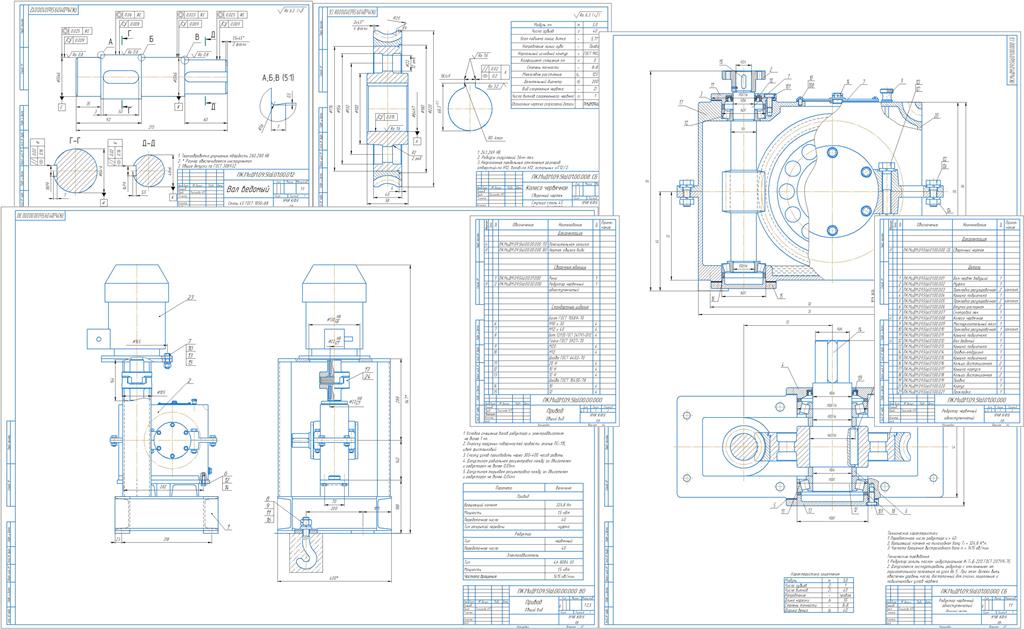

1. Сборочный чертеж редуктора;
2. Рабочие чертежи: тихоходный вал, колесо;
3. Чертеж общего вида привода.

Оглавление
Введение 4
1 Выбор двигателя, кинематический расчет привода 5
2. Расчет червячной передачи 7
3. Нагрузки валов редуктора 11
4. Проектный расчет валов редуктора. 13
5. Расчетная схема валов редуктора 15
6. Проверочный расчет подшипников 16
7. Проверка прочности шпоночных соединений 21
8. Проверочный расчет валов на статическую и усталостную прочность….22
9. Конструктивная компоновка привода 25
10. Тепловой расчет редуктора 28
11. Технический уровень редуктор 29
Заключение 30
Литература 31
