Расчет и проектирование червячного редуктора U=20

Северодонецкий химико-механический техникум им. В. Даля
Механический факультет
Курсовой проект по дисциплине "Техническая механика"
На тему: "Расчет и проектирование червячного редуктора U=20"
Северодонецк 2013

В данном курсовом проекта был произведен расчет червячного редуктора с открытой цепной передачей.
Техническая характеристика
1. Вращающий момент на тихоходном валу - Т = 396.7 Нм.
2. Частота вращения тихоходного вала - n = 145 об/мин
3. Передаточное число редуктора - U = 20
4. Коэффициент полезного действия - ? = 0,93%
5. Частота вращения быстроходного вала = 2900 об/мин

Исходные данные:
1. тип редуктора – боковой червяк;
2. мощность на ведомом валу цепной передачи – Р3 = 6,018 кВт;
3. частота вращения ведомого вала – n3 = 145 об/мин;
4. режим нагрузки – постоянный;

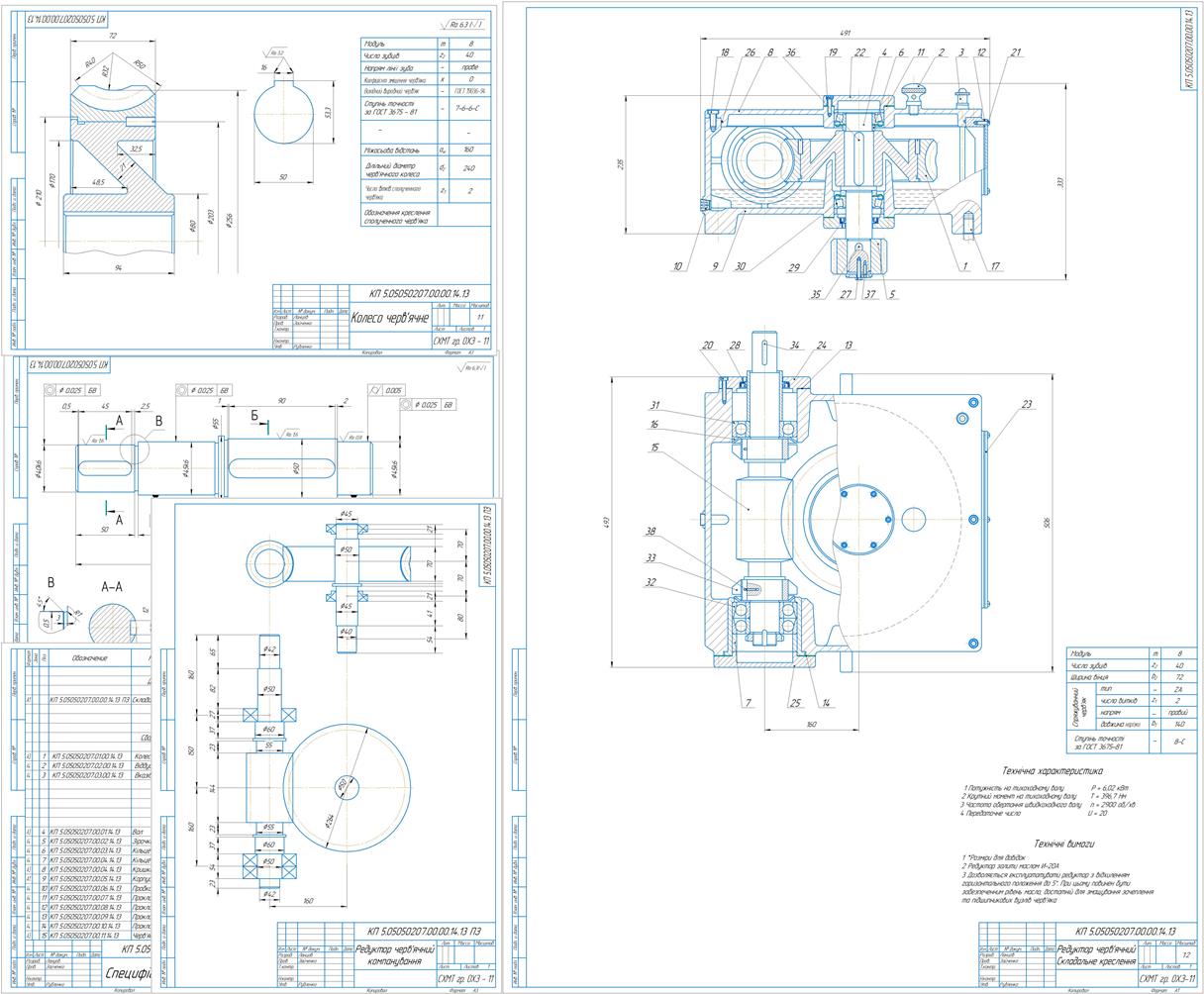

Графическая часть содержит сборочный чертеж редуктора, чертеж вала, чертеж червяка, компанока, спецификация.

Содержание
Введение
1 Выбор электродвигателя и кинематический расчет
2 Выбор материалов для червячной пары
3 Предварительный расчет валов редуктора
4 Расчет размеров червячной пары и проверка на
прочность зубьев колеса
5 Выбор и расчет шпоночных соединений
6 Проектный и проверочный расчет цепной передачи
7 Компоновка редуктора
8 Предварительный расчет ведомого вала на усталость
9 Проверка продолжительности подшипников
10 Общий раздел
Литература
