Червячный редуктор

«Ижевский государственный технический университет имени М.Т.Калашникова»
(ВФ ФГБОУ ВО «ИжГТУ имени М.Т.Калашникова»)
Кафедра: «Техническая механика»
По дисциплине: «Детали машин»
на тему: «Червячный редуктор»
Воткинск 2016 г.

Исходные данные к проектированию:
Червячный редуктор
Твых= 170 [Н *м]- крутящий момент на выходном валу
nвых= 1 [об/с], (60 об/мин)- частота вращения выходного вала
Кг=0,6 - коэффициент годового использования
Кс=0,9 - коэффициент суточного использования
L=5 лет - срок службы

Содержание
Техническое задание……………………………………………………………...4
Введение………………………………………………………………………...…5
1. Кинематический анализ червячного редуктора………………………….6
1.1 Выбор электродвигателя……………………………...……………..6
1.2 Определим погрешность привода……………………..…………...7
1.3 Определяем вращающие моменты на валах привода……...……...7
2. Расчет червячных передач…………………………………………………7
2.1 Материалы колеса и червяка……………………….………………...7
2.2 Допускаемые напряжения……………………….…………………...8
2.3 Межосевое расстояние……………………………….……………....9
2.4 Основные параметры передачи…………………………….……….10
2.5 Размеры червяка и колеса…………………………………………...11
2.6 Проверочный расчет передачи на прочность……………………...12
2.7 КПД передачи…………………………………………………….….13
2.8 Силы в зацеплении…………………………………………………..14
2.9 Проверка зубьев колеса по напряжениям…………………….……14
2.10 Проверочный расчет на прочность зубьев червячного колеса при действии пиковой нагрузки……………………………………………..15
2.11 Тепловой расчет………………………………………………….…15
3. Разработка эскизного проекта…………………………………………….16
3.1 Диаметры валов……………………………………………………...16
3.2 Расстояние между деталями передач……………………………....17
3.3 Выбор типа подшипника…………………………………………....17
4. Расчет сил в зацеплениях и нагрузка на валы от действия передач……18
5. Проверочный расчет валов………………………………………………..23
5.1 Расчет на сопротивление усталости………………………………..23
5.2 Проверка на статическую прочность……………………………....25
5.3 Расчет на жесткость………………………………………………....26
5.4 Расчет на колебания………………………………………………....30
6. Подбор подшипников……………………………………………………..31
7. Шпоночные соединение…………………………………………………..33
Заключение……………………………………………………………………….35
Список использованной литературы…………………………………………...36
Приложение

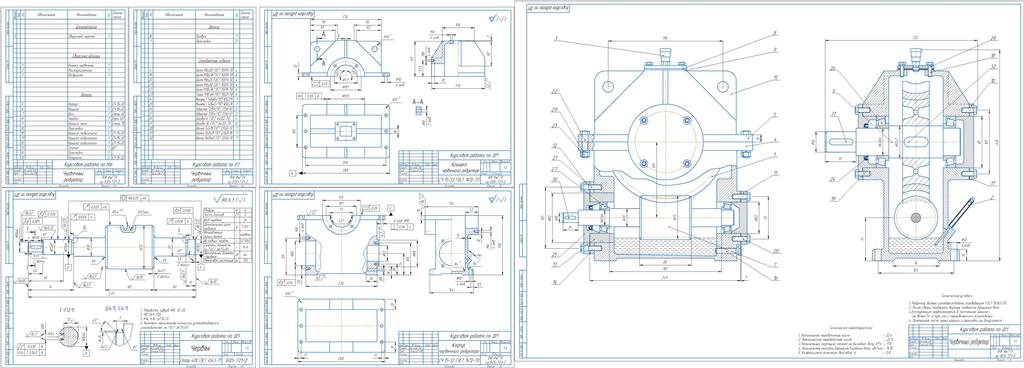

Состав: Пояснительная записка, рабочий чертёж червяка, рабочий чертёж крышки, рабоий чертёж корпуса, сборочный чертёж червячного редуктора, спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:
DM/
DM/?????.cdw
DM/???誠.cdw
DM/???᭨⥫쭠? ????᪠.doc
DM/?????? ????.cdw
DM/????䨪??? 1.spw
DM/????䨪??? 2.spw
DM/????.cdw
