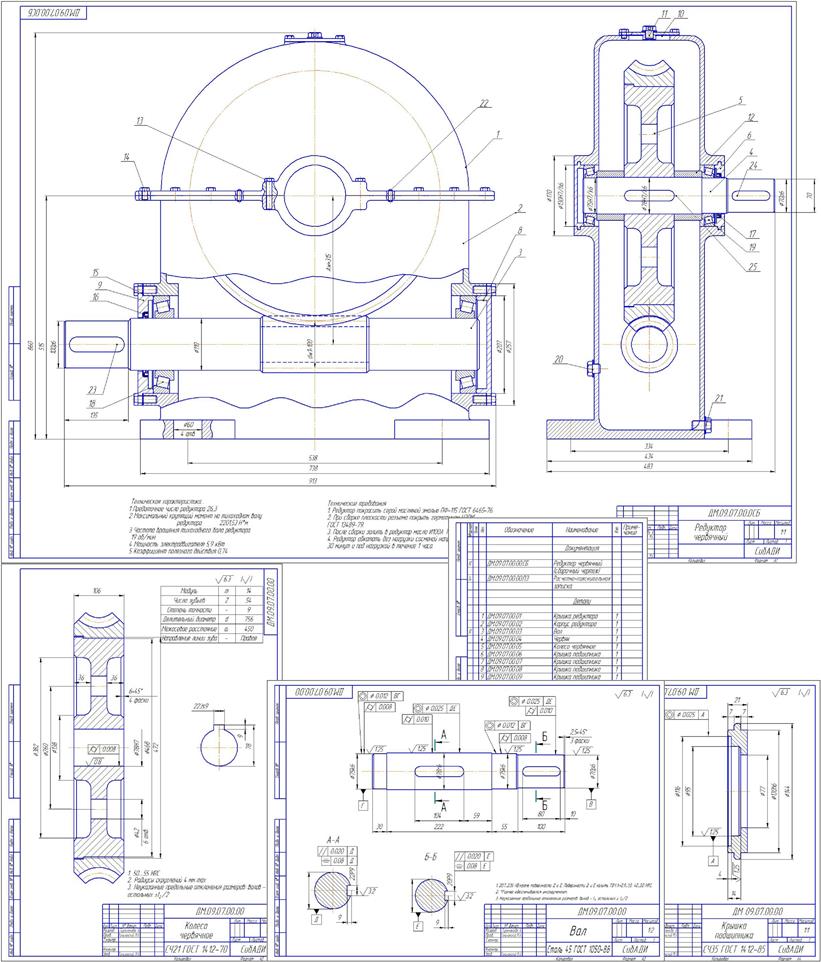

Расчет червячного редуктора u=13.6

Федеральное Государственное Бюджетное Общеобразовательное Учреждение
Высшего образовании
Сибирский государственный автомобильно-дорожный университет
(СибАДИ)
Кафедра «Механика»
курсовой проект по дисциплине ДМ
на тему Расчет червячного
редуктора
ОМСК 2016

Данные: редуктор червячный, передаточное число 13,6, окружная сила 9 кН, окружная скорость 0,5 м/с, частота вращения приводного вала 21 об/мин, кпд привода 0,74, двигатель 4А100S4У3, мощностью 6,08 кВт с передаточным числом 47,61

Содержание
Задание на проектирование…………………………………………………………………1
1. Кинематический расчет. Выбор электродвигателя………………………………………..4
2. Расчет червячной передачи……………………………….…………………………….......6
3. Эскизная компоновка редуктора………………………..………………………………....12
4. Расчет валов ……………………………………………………………………………...…13
5. Выбор подшипников качения…………………………………………………………..….22
6. Выбор муфты …………………………………………………………………………..…...22
7. Выбор смазывающего материала………………………………………………………….23
Список использованных источников…………………………………………………………24
