Привод к горизонтальному валу (червячный редуктор с передаточным числом u=32)

Брянский государственный технический университет
Кафедра "Детали машин"
Курсовой проект по дисциплине: «Детали машин и основы конструирования»
На тему: «Привод к горизонтальном валу»
Брянск 2017

Исходные данные: мощность на приводном валу = 6 кВт; частота вращения тихоходного вала = 28 об/мин; тип производства - мелкосерийное.
Техническая характеристика редуктора:
1. Вращающий момент на тихоходном валу, Н*м 2037.
2. Частота вращения тихоходного вала, мин 28,7.
3. Передаточное число редуктора 32.
4. Коэффициент полезного действия 0,89.
5. Степень точности изготовления зубчатой передачи 8-В.
6. Консольная нагрузка на быстроходном валу, Н 654.
7. Консольная нагрузка на тихоходном валу, Н 8998.
Техническая характеристика привода:
1. . Электродвигатель АИР132S4 ГОСТ 16464.1-85:
мощность, кВт 11.
частота вращения, мин 1447.
2. Номинальный крутящий момент на приводном валу, Н∙м 1997.
3. Частота вращения приводного вала, мин 28,7.
4. Общее передаточное число привода 50,4.
5. КПД привода 0,80.

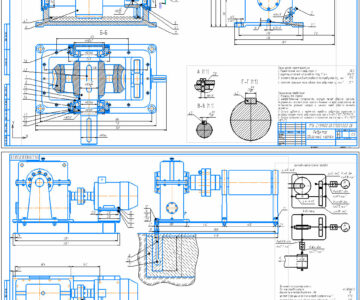

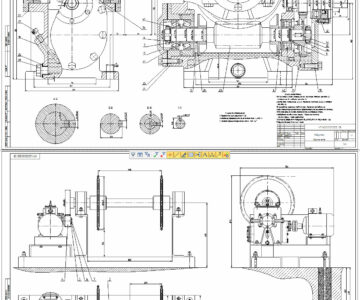

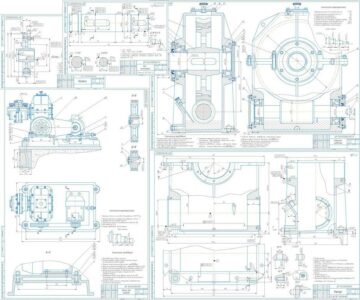

Графическая часть содержит чертежи вала, колеса, корпуса, редуктора и общего вида привода, а также спецификации к ним.

Содержание
ВВЕДЕНИЕ 5
1. Выбор электродвигателя. Кинематический и силовой расчет 6
1.1. Выбор электродвигателя 7
1.2. Кинематический расчет привода 8
1.3. Силовой расчет привода 9
2. Выбор типа червячной передачи 9
3. Выбор степени точности изготовления передачи 10
4. Выбор материала и способа отливки зубчатого венца 10
5. Выбор термообработки и материала червяка 12
6. Выбор вида червяка 12
7. Выбор финишной обработки 13
8. Определение допускаемых напряжений 13
9. Расчет червячной передачи 14
10. Проверочный расчёт червячной передачи 15
11. Расчет геометрических характеристик зацепления 18
12. Ориентировочная оценка КПД 19
13. Расчет сил, действующих в червячном зацеплении 20
14. Расчет передачи на нагрев 20
15. Расчет цепной передач 21
16. Выбор муфты 27
17. Расчет валов 28
17.1. Эскизная компоновка 29
17.2. Расчет быстроходного вала (червяка) 30
17.3. Расчет тихоходного вала 32
17.4. Расчет валов на выносливость 34

18. Расчет подшипников 35
18.1. Выбор типа подшипников 36
18.2. Выбор схемы установки подшипников 37
18.3. Подбор подшипников быстроходного вала 38
18.4. Подбор подшипников тихоходного вала 41
20. Выбор смазки подшипников редуктора и передачи 44
21. Выбор и расчет соединений 45
22. Проектирование элементов привода 45
22.1. Корпус редуктора 47
22.2. Звездочки цепной передачи 48
22.3. Натяжное устройство цепной передачи 49
22.4. Крепление привода к полу 50
22.5. Плита для совместной установки элементов привода 51
23. Мероприятия по технике безопасности 52
ЗАКЛЮЧЕНИЕ 54
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 54
