КОМПАС 3D 18

Привод ленточного конвейера

КФ МГТУ им. Баумана
Кафедра "Детали машины"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода общего назначения"
Калуга 2014

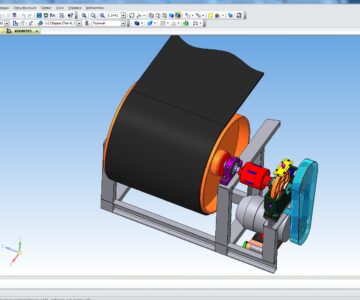

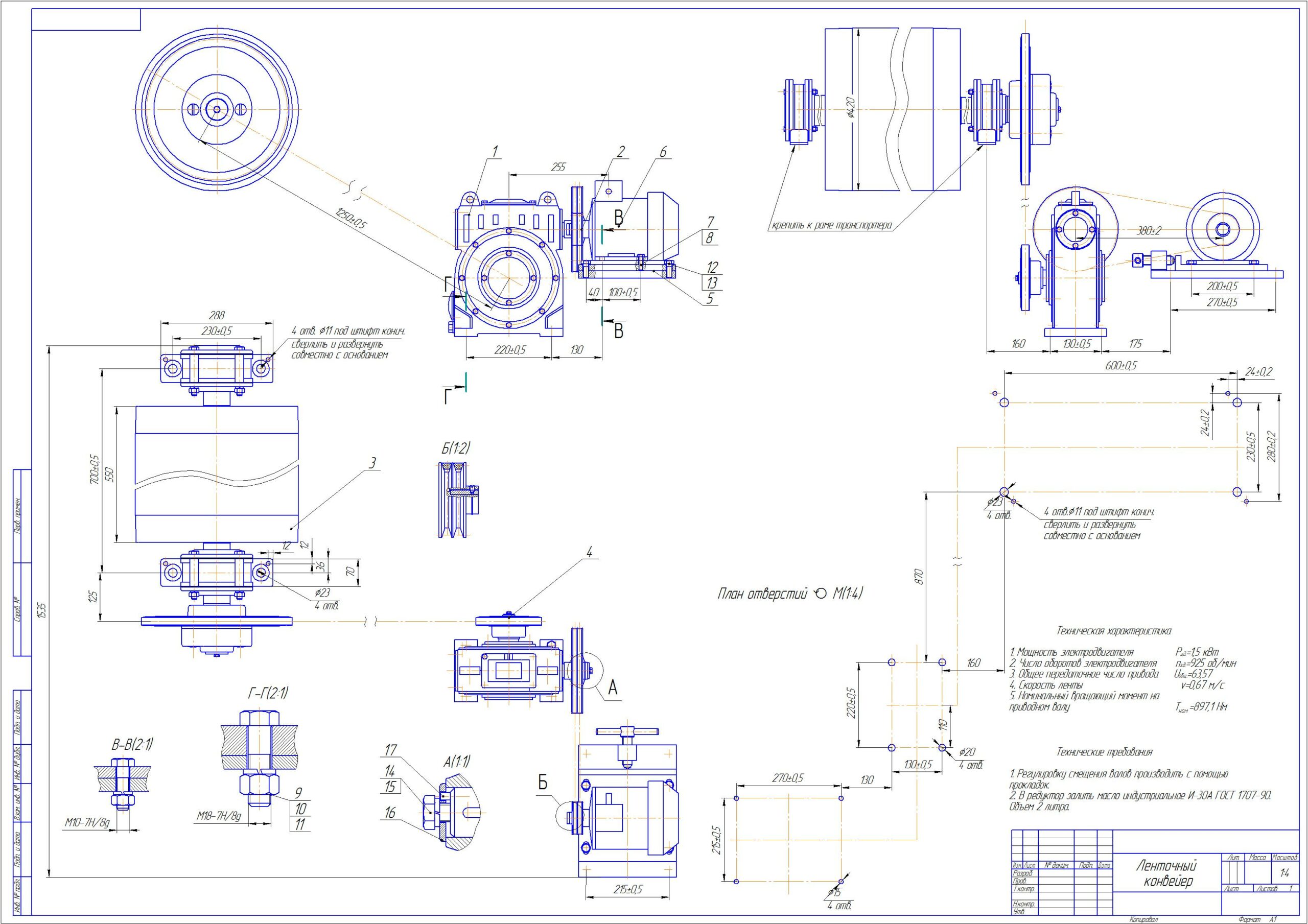

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый червячный редуктор. Графическая часть содержит общий вид привода, 2 сборочных чертежа редуктора и 3 чертежа деталировки (Вал выходной, звездочка, колесо).
Курсовой проект содержит 4 листа формата А1, 1 лист формата А2, 2 листа формата А3, 5 спецификаций, 44 страницы пояснительной записки, содержащей 3 рисунков, 4 таблицу и 8 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель АИР90L6 (мощность 1.5 кВт, частота вращения 925 об/мин)
Редуктор червячный
Частота вращения на выходном валу редуктора - 37.81 об/мин
Общее передаточное число привода - 63,57
Вращающий момент на выходном валу - 359,85 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 359,85
2. Общее передаточное число редуктора 10
3. Передаточное число быстроходной ступени 2,57
4. Передаточное число тихоходной ступени 2,47
5. Вращающий момент на тихоходном валу, Нм 656.35

Состав: Общий вид привода, Редуктор(ВО), Редуктор(СБ), Деталировка(Вал выходной, звездочка, колесо, приводной вал), спецификации, РПЗ Язык документа

Софт: КОМПАС-3D 14 SP1
