КОМПАС 3D 18

Расчет привода ленточного конвейера

Национальный транспортный университет
Кафедра дорожных машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет привода ленточного конвейера"
Киев 2015

В данном проекте рассматривается расчет привода ленточного конвейера

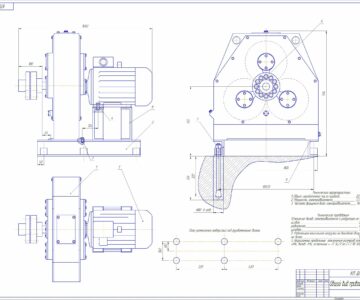

Графическая часть содержит чертежи: Общего вида, вала, зубчатого колеса, крышка редуктора
Проект имеет чертежи 4 формата А1, 29 страниц пояснительной записки, спецификации.

Техническая характеристика
1. Вращающий момент на тихоходном валу 573 Нм
2.Частота вращения тихоходного вала 42 мин
3.Передаточное число редуктора 22.72
4.Коэффициент полезного действия 0.85
5.Радиальная консольная сила на валу:
быстроходном 0.0615 кН
тихоходном 1.27 кН
6.Окружное усилие Р=450кг.
7.Скорость ленты конвейера V=0,55м/сек.
8.Размеры барабана D=250мм. B=200мм. Н=650мм.

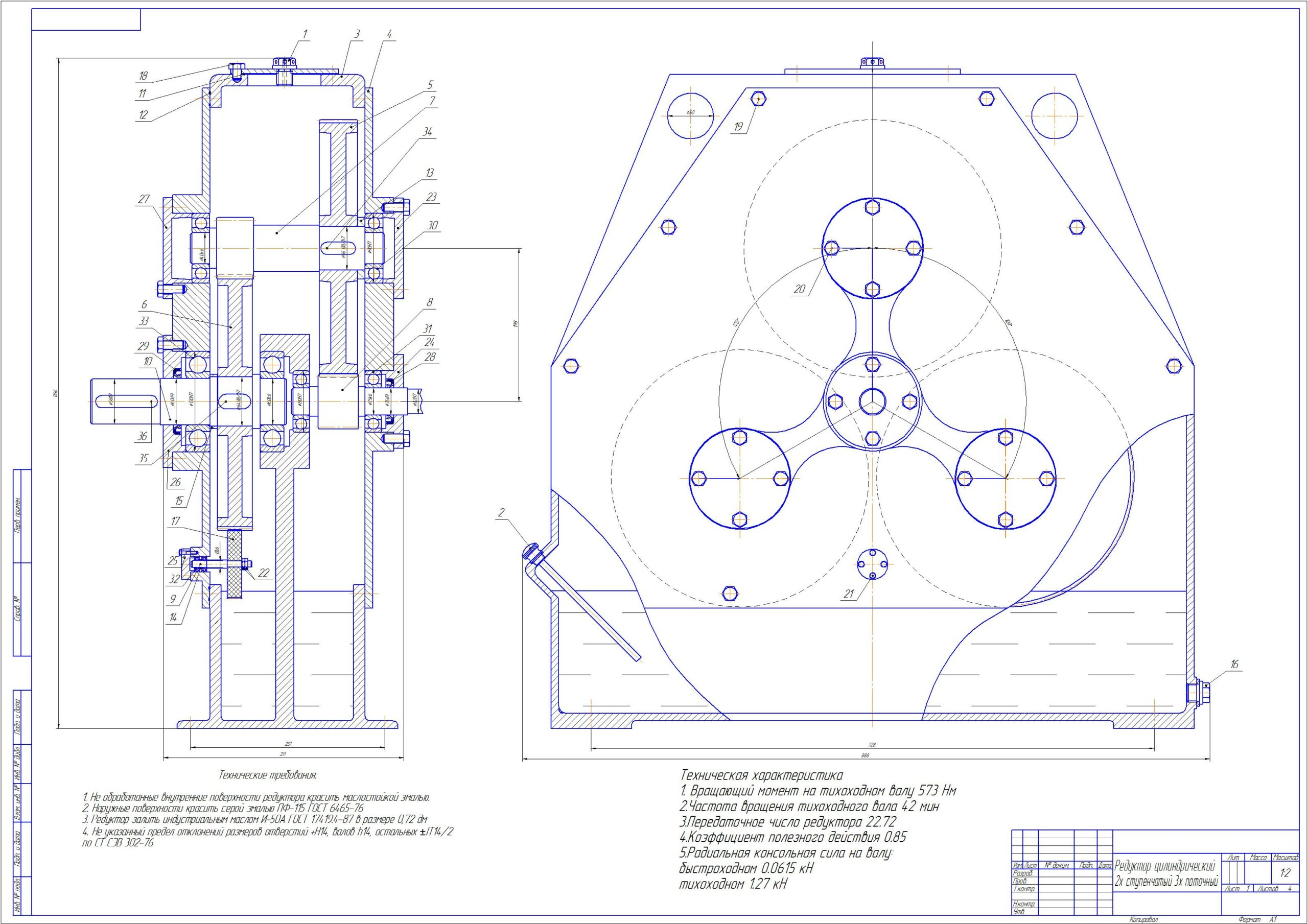

Состав: Редуктор цилиндрический 2-х ступенчатый(СБ) и (ВО),Деталировка(зубчатое колесо1, зубчатое колесо2, вал шестерня, тихоходный вал), Крышка редуктора, Спецификации, ПЗ. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчет привода ленточного конвейера

Спецификация для ВО.spw
Спецификация СБ.spw
Деталировка 2 Зубчатое колесо.cdw
Деталировка Вал шестерня.cdw
Деталировка Зубчатое колесо.cdw
Деталировка Тихоходный вал.cdw
Крышка редуктора.cdw
Общий вид привода.cdw
ПЗ.docx
Редуктор цилиндрический.cdw
