Разработка привода ленточного конвейера передаточное число 70,4

Сибирский Государственный Университет путей сообщения
Кафедра путевые подъёмно-транспортные и строительно-дорожные машины
Курсовая работа по дисциплине Детали машин
Расчёт привода ленточного конвейера
Новосибирск 2023

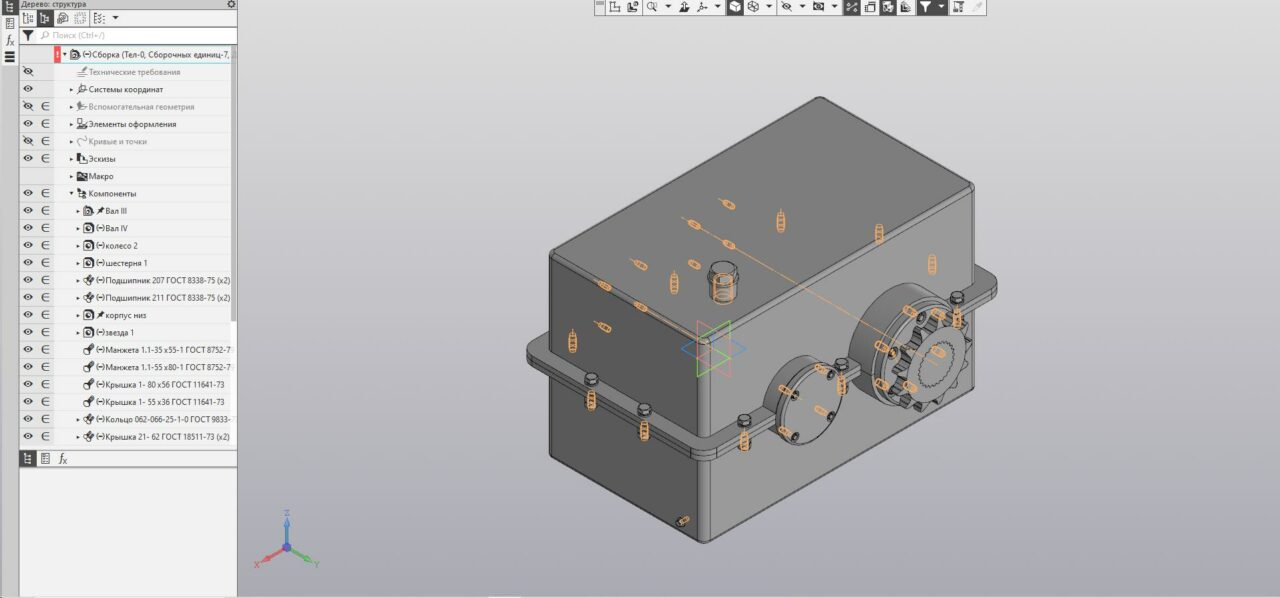

твердотельная модель с подробной деталировкой, масштаб 1:1, в составе модели 111 деталей в общем (включая стандартные изделия), используется для создания привода ленточного конвейера u1 – передаточное отношение муфты, u1 = 1; u2 – передаточное отношение первой ступени редуктора, u2 =4; u3 – передаточное отношение второй ступени редуктора, u3 = 4, u4 – передаточное отношение цепной передачи, u4 = 4,4.
u = 1·4·4·4,4 = 70,4
Техническое задание: Окружное усилие на барабане Ft = 12 кН; Скорость ленты υ = 0,15 м/с; Шаг тяговой цепи pц = 300 мм; Срок службы привода L = 7 лет; Число зубьев тяговых звёздочек z = 11

СОДЕРЖАНИЕ

1 Выбор двигателя. Кинематический расчёт привода 5
2 Расчёт закрытых передач 8
2.1 Расчёт быстроходной ступени редуктора 8
2.2 Расчёт тихоходной ступени редуктора 14
3 Расчёт цепной передачи 16
4 Ориентировочный расчёт валов 19
5 Эскизная компоновка редуктора 23
6 Приближённый расчёт валов редуктора 23
7 Выбор подшипников качения 28
8 Шпоночное соединение 30
9 Шлицевые соединения 30
10 Выбор муфты 31
11 Выбор смазочных материалов 32
12 Порядок сборки и разборки редуктора 33
