Курсовой проект : Расчет и проектирование двухступенчатого цилиндрического редуктора привода ленточного конвейера

Донбасская национальная академия строительства и архитектуры
Кафедра подъёмно-транспортные, строительные, дорожные машины и оборудование
Курсовой проект по дисциплине "Детали машин"
На тему :"Расчет привода ленточного конвейера"
Макеевка 2015

Объект исследования - механические цилиндрические передачи и передачи гибкой связью для преобразования вращательного движения.
В результате курсовой работы были определены ­ наиболее простой вариант конструкции редуктора и рамы с учетом требований технического задания на проект, выполнены необходимые расчеты трех ступеней передачи с целью обеспечения заданных технических характеристик, выбраны материалы и необходимая точность изготовления деталей и узлов, шероховатости поверхностей, необходимых допусков и посадок, допусков формы и расположения. На основании расчетов разработана конструкция редуктора и рамы.
Исходные данные:
Скорость конвейера, V=1,7 м/с
Сила Ft=2,5 кН
Dб=0,3 мм
Рн=3
СС=1х10 т.ч.
В конструкторской части был разработан двухступенчатые редуктор и рама.
Техническая характеристика:
1. Передаточное число редуктора u =4,5.
2. Крутящий момент на тихоходном валу Т =192,8 Н*м.
3. Частота вращения быстроходного вала n =1455 об/мин.

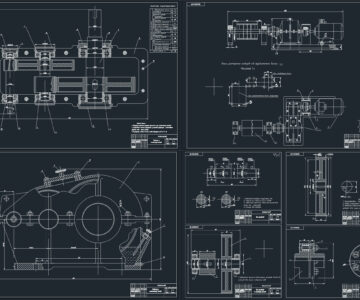

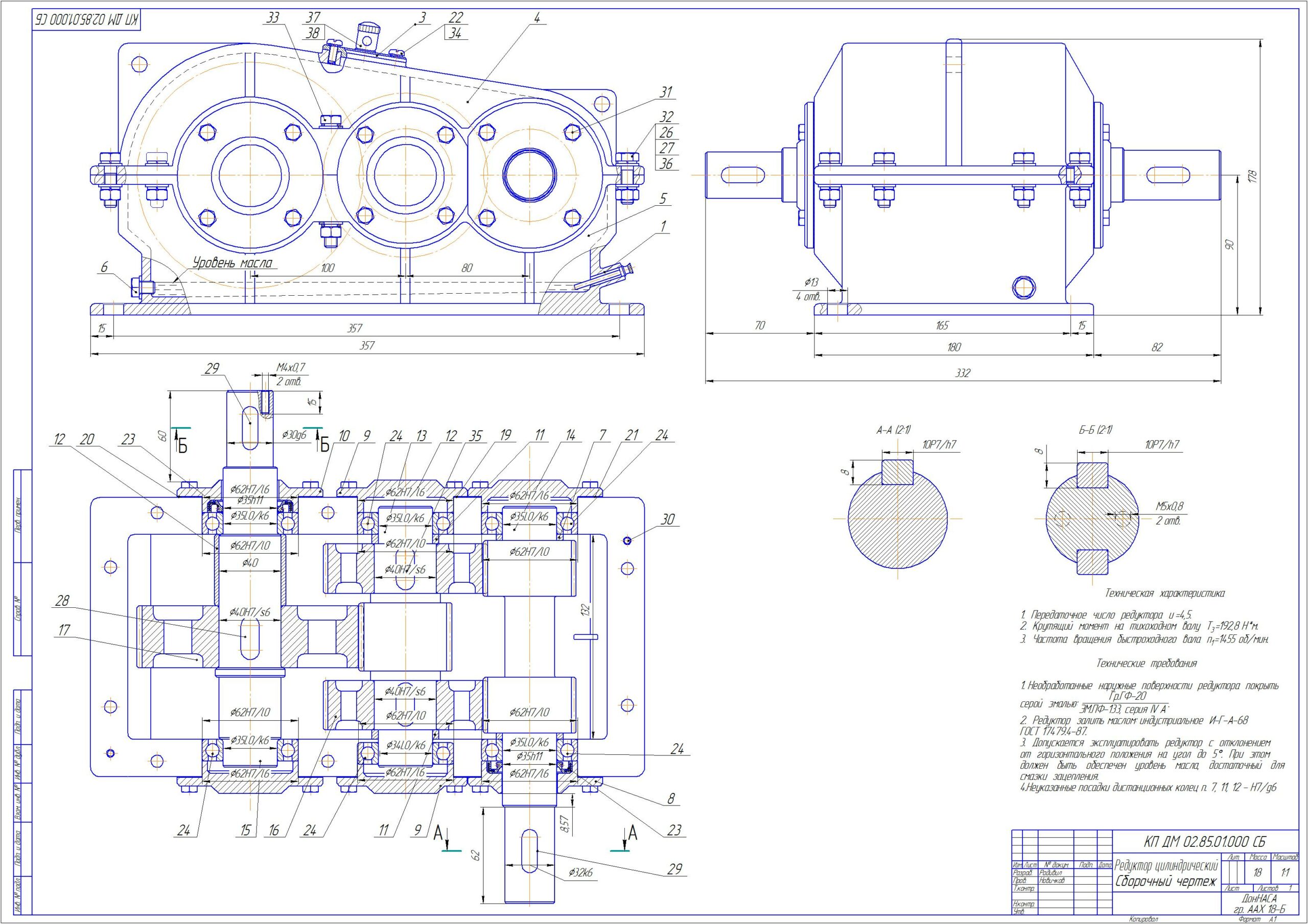

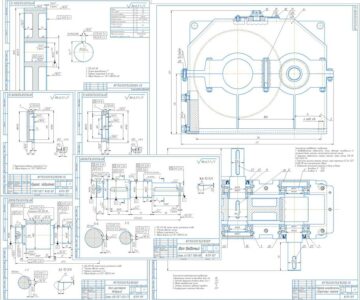

Состав: Сборочный чертеж редуктора (СБ), Привод ленточного конвейера (СБ),Деталировка ( две шестерни, вал, вал-шестерня),Спецификации,ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Курсовой проект : Расчет и проектирование двухступенчатого цилиндрического редуктора привода ленточного конвейера

КП/
КП/Shesternya_ispravlennaya.cdw
КП/Вал _ КП ДМ 02.85..cdw
КП/Вал-шестерня.cdw
КП/Зубчатое колесо _ КП ДМ 02.85..cdw
КП/пз.docx
КП/реферат.docx
КП/сборочный 13.cdw
КП/Спецификация привода.spw
КП/Спецификация редуктора 133.cdw
КП/схема с мотором .cdw
