КОМПАС 3D 18

Привод общего назначения. Редуктор цилиндрический двухступенчатый

Московский государственный открытый университет им. Черномырдина
Губкинский институт (филиал)
Кафедра теоретической и прикладной механики
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Спроектировать и рассчитать привод общего назначения, состоящий из двухступенчатого цилиндрического редуктора, электродвигателя и клиноременной передачи"
Губкин 2013

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 4 чертежа деталировки редуктора (вал промежуточный, зубчатое колесо, шкив, крышка подшипника).
Курсовой проект содержит 2 листа формата А1, 1 лист формата А2, 2 листа формата А3, 1 лист формата А4, 2 спецификации, 35 страниц пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.

Техническая характеристика привода:
Электродвигатель асинхронный 4А132М4У3 (мощность 7,5 кВт, частота вращения 1455 об/мин)
Редуктор цилиндрический двухступенчатый (u=14)
Частота вращения на выходном валу редуктора - 35 об/мин
Общее передаточное число привода - 41,57
Вращающий момент на выходном валу - 1432 Нм

Общее передаточное число привода 41,6
Мощность электродвигателя 7,5 кВт
Частота вращения электродвигателя 1455 об/мин
Мощность на выходном валу привода 5,3 кВт
Частота вращения выходного вала привода 35 об/мин
Коэффициент полезного действия привода 0,92

Технические характеристики редуктора
1.Вращающий момент на быстроходном валу редуктора 37,3 Нм
2.Вращающий момент на тихоходном валу редуктора 1432 Нм
3.Частота вращения быстроходного вала редуктора 1455 об/мин
4.Частота вращения тихоходного вала редуктора 35 об/мин
5.Коэффициент полезного действия редуктора 0,96
6.Мощность на быстроходном валу 5760 Вт
7.Мощность на тихоходном валу 5300 Вт
8.Передаточное отношение редуктора 14,2
9.Передаточное отношение быстроходной ступени 4
10.Передаточное отношение тихоходной ступени 3,55
11.Степень точности изготовления зубчатой передачи 8
12.Межосевое расстояние быстроходной ступени 140 мм
13.Межосевое расстояние тихоходной ступени 200 мм
14.Нормальный модуль на быстроходной ступени 2 мм
15.Нормальный модуль на тихоходной ступени 4 мм
16.Число зубьев шестерни быстроходной ступени 28
17.Число зубьев зубчатого колеса быстроходной ступени 112
18.Число зубьев шестерни тихоходной ступени 22
19.Число зубьев зубчатого колеса тихоходной ступени 78

Состав: Редуктор (СБ), Привод (ВО), Деталировка (вал, колесо, шкив, крышка), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод общего назначения. Редуктор цилиндрический двухступенчатый

Просмотр файлов
Лист 1 редуктор.cdw

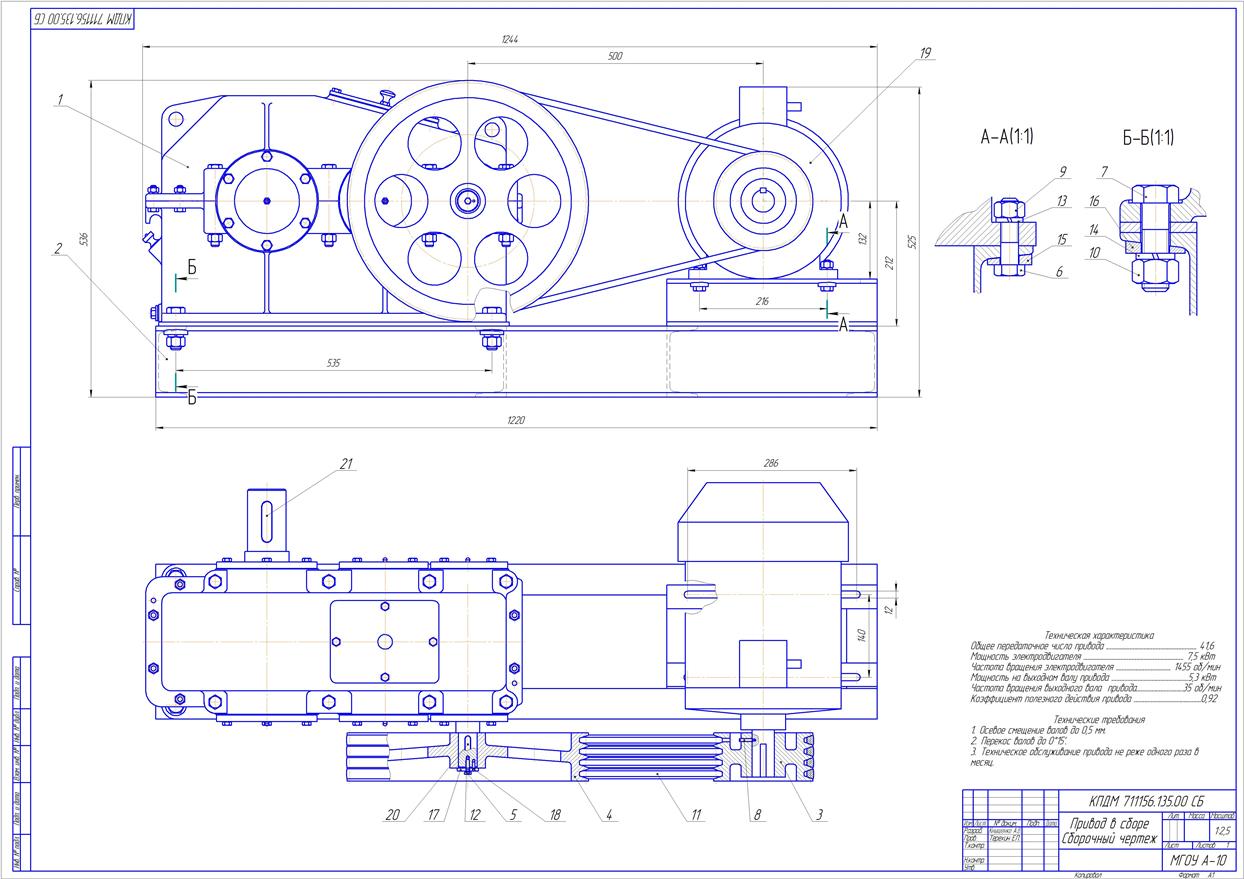

Лист 2 Привод в сборе.cdw
Лист 3 Вал промежуточный.cdw
Лист 4 Колесо зубчатое.cdw
Лист 5 Шкив.cdw
Лист 6 Крышка подшипника.cdw
РПЗ.doc
Спецификация привод.spw
Спецификация редуктор.spw
