КОМПАС 3D 18

Редуктор двухступенчатый цилиндрический

Уфимский государственный нефтяной технический университет
Кафедра МКМ
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет двухступенчатого редуктора"
Уфа 2015

В данном проекте рассматривается двухступенчатый цилиндрический редуктор, выполненный по соосной схеме. Произведен полный расчет редуктора и узлов.
Графическая часть содержит сам и редуктор и деталировку пяти деталей. Фактическое значение общего передаточного отношения передач 3,38.
Курсовой проект содержит 2 листа форматы А1, 1 листа форматы А3, 4 листа формата А4, 56 страниц пояснительной записки, содержащей 10 рисунков.
Реду́ктор (механи́ческий) — механизм, передающий и преобразующий крутящий момент, с одной или более механическими передачами.
Техническая характеристика редуктора:
1. Частота вращения быстроходного вала, об/мин 1433
2. Общее передаточное число редуктора 12,43
3. Передаточное число быстроходной ступени 3,55
4. Передаточное число тихоходной ступени 3,5
5. Вращающий момент на тихоходном валу, Нм 249,5

Состав: Редуктор двухступенчатый цилиндрический (СБ), Деталировка (вал, крышк подшипника (2), втулка распорная, шестерня), Спецификая на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор двухступенчатый цилиндрический

Просмотр файлов
Новая папка (2)\вал.cdw
Новая папка (2)\Колесо.cdw
Новая папка (2)\Кольцо распорное.cdw
(2)\誠 訯2.cdw
Новая папка (2)\Крышка подшипника.cdw
Новая папка (2)\Расщепкин ДМ.docx
Новая папка (2)\РЕДУКТОР _ УНТУ.300.100.152.spw

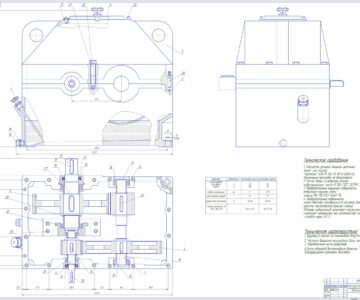

Новая папка (2)\Сборочный чертеж.cdw
Новая папка (2)
