Техническая характеристика
. Двигатель 4А132S4У3 ГОСТ 19523-81
мощность, кВт 7,5
частота вращения, мин 1455
2. Общее передаточное число привода 26,45
3. Частота вращения прводного вала, мин 55
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Редуктор цилиндрический двухступенчатый u=26,45
Редуктор цилиндрический двухступенчатый u=26,45
0
405
21060
11
0
40
Сообщить о проблеме
Автор
oledjo
Дата
29.11.2011
Язык
Русский
Состав

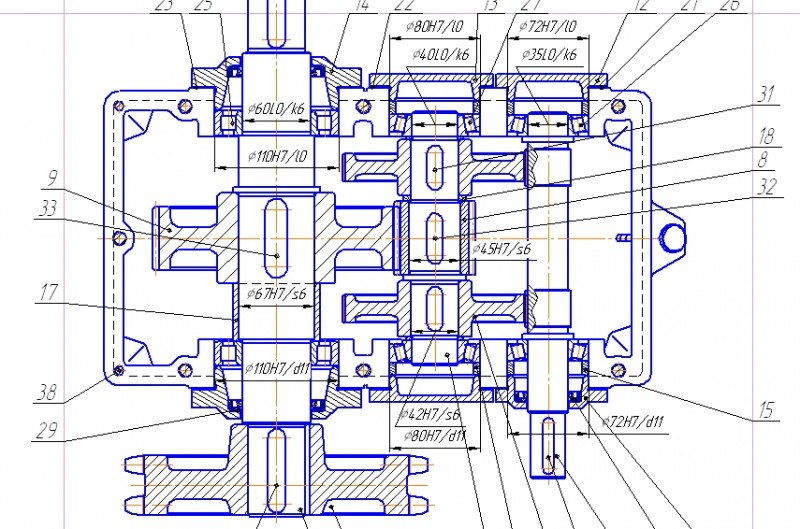

Вид общий (ВО), Сборочный чертеж(СБ), Спецификация
Софт
Компас v12, CDW
Отзывов пока нет
Содержимое архива
-
-
-
1 Выбор электродвигателя и кинематический расчет привода.doc
-
2 Расчёт открытой цепной передачи.doc
-
3 Расчёт зубчатых передач редуктора.doc
-
4Конструирование корпуса.doc
-
5 Проверочный расчёт валов.doc
-
6 проверочный расчёт подшипников.doc
-
7 Расчёт соединений вал-ступица.doc
-
8 Выбор масла и тепловой расчёт.doc
-
9 Выбор и проверочный расчёт муфт.doc
-
10 Сборка, разборка.doc
-
Вступление.doc
-
Литература.doc
-
Содержание.doc
-
-
-
Общ1.DOC
-
Общ2.DOC
-
Сборка1.DOC
-
Сборка2.DOC
-
Сборка3.DOC
-
-
-
Вал.cdw
-
Звёздочка.cdw
-
Колесо_зубчатое№5.cdw
-
Общий вид.cdw
-
Сборочный чертёж гот.cdw
-
-
