Редуктор горизонтальный соосный цилиндрический двухступенчатый

Брестский государственный технический университет
Кафедра ТЭА
Курсовая работа по дисциплине "Детали машин"
Тема: "Редуктор горизонтальный соосный цилиндрический двухступенчатый"
Брест 2015

Содержание
1. Выбор электродвигателя
2. Расчет передач редуктора
3.Расчет передач редуктора
4. Выбор подшипников качения
5. Проектный расчет валов и выбор муфт
6. Конструирование элементов передач привода
7. Конструирование корпуса
8. Расчет соединений вал-ступица
9. Проверочный расчет валов
10. Проверочный расчет подшипников
11. Выбор муфт
12. Литература

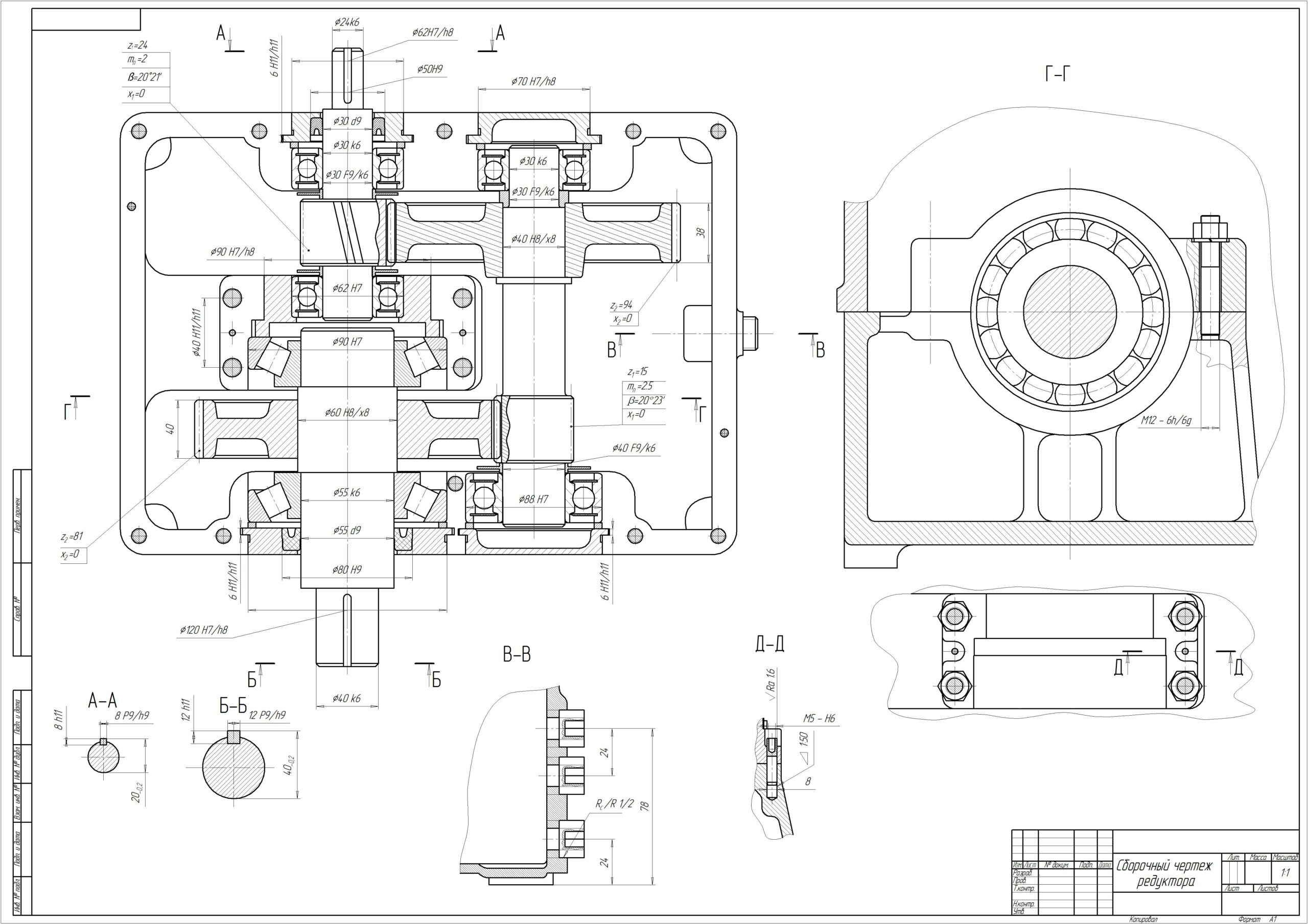

Курсовая работа содержит: сборочный чертеж редуктора (2 листа формата А1), чертеж тихоходного вала (лист А3) и колеса тихоходного вала (лист А3),спецификации, пояснительная записка (32 стр.).

Исходные данные для расчета тихоходной ступени:
а) передаточное отношение ступени i=3,78
б) частота вращения шестерни ступени n=207,11 об/мин
в) частота вращения колеса ступени n=55 об/мин ;
г) вращающий момент на колесе ступени Т=1267,54 Н х м ;
Исходные данные для расчета быстроходной ступени:
а) передаточное отношение ступени i=3,35
б) частота вращения шестерни ступени n=970 об/мин
в) частота вращения колеса ступени n=289,55 об/мин ;
г) вращающий момент на колесе ступени Т=442,81 Н х м ;

Исходные данные для выбора подшипников:
Требуемый ресурс долговечности подшипников Lh=12000 ч
Типовой режим нагружения -2 (средний вероятностный)

Габаритные размеры: 390х290х280 мм

Состав: Редуктор (СБ), Деталировка (вал, колесо), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор горизонтальный соосный цилиндрический двухступенчатый

сборка.cdw
спец 1.doc
Спец.2.doc
Тихоходный вал _ КР.ДМ.АВС4.10,6..cdw
1 롮 த⥫.doc
2 । ।.doc
3 । ।.doc
4 롮 ⨯ 訯 祭.doc
5 ஥ 롮 .doc
6 ஢ ⮢ । ਢ.doc
7 ஢ .doc
8 ᮥ -㯨.doc
9 ஢ .doc
10 Проверочный расчет подшипников.doc
11 Выбор муфты.doc
12 Литература..doc
Колесо.cdw
сборка 2.cdw
