МЧ00.29.00.00 СБ Тяга в SolidWorks 2024

Вильнюсский политехнический университет, механика, домашнее задание по основам Solidworks, 2025 год.

Генеральная сборка, сборка по спецификации, индивидуальные модели всех деталей. Задание “Тяга” Альбом “Чтение и деталирование сборочных чертежей” С.К. Боголюбов издательство “Машиностроение” Москва 1986 г. Шифр сборочной единицы МЧ00.29.00.00.СБ. Тяга, являясь промежуточным звеном механизмов, серьгой и вилкой соединяется с разными частями одной машины или служит промежуточным звеном механизмов различных машин.

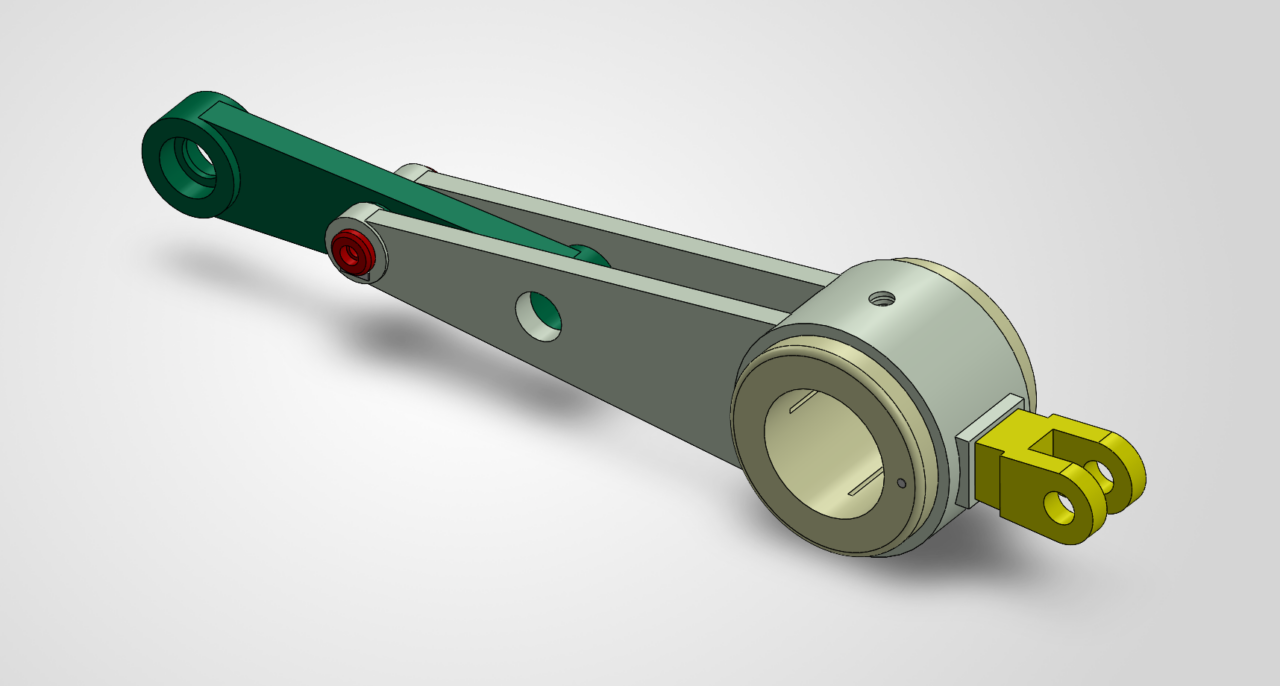

3D Модели Сборка 3D CAD-модели механического узла "Тяга" (Шток / Рычаг / Тяговое усилие)

Автор

user-0930713

Дата

26.10.2026

Язык

Литовский

Состав

1. Корпус / Главный рычаг (серый) – опорный элемент конической или наклонной формы с отверстиями для дополнительной фиксации или смазки. 2. Зеленый стержень / Ушко стержня – внутренний подвижный элемент, соединяющий его с другой частью механизма. 3. Желтая вилка / Раздвоенный наконечник (справа) – служит для соединения узла со следующим узлом механизма, обеспечивая шарнирное соединение. 4. Вставки / Втулки (светло-желтые/бронзовые) – для уменьшения трения во вращающихся узлах. 5. Палец / Ось с фиксатором (с красным элементом слева) – соединяет зеленый стержень с серым корпусом.
