Альбом заданий для выполнения сборочных чертежей Думкасова В.С.
00-000.06.08.08.00 Механизм храповой
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Механизм храповой 00-000.06.08.08.00 Думкасова В.С. в Inventor

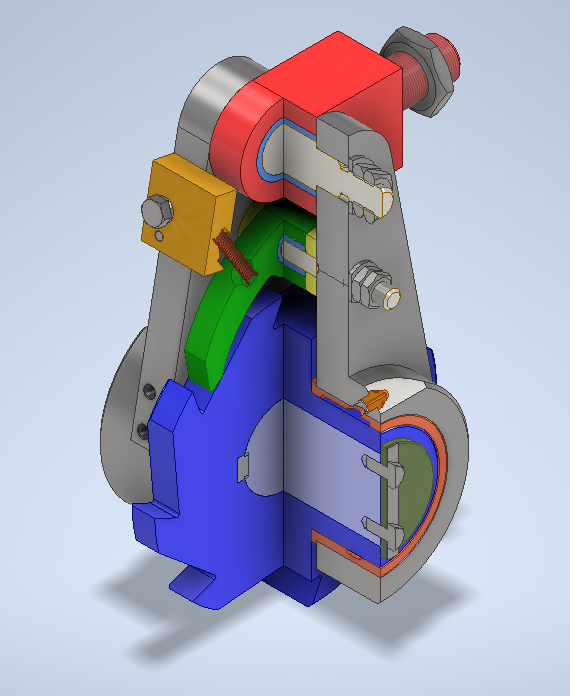

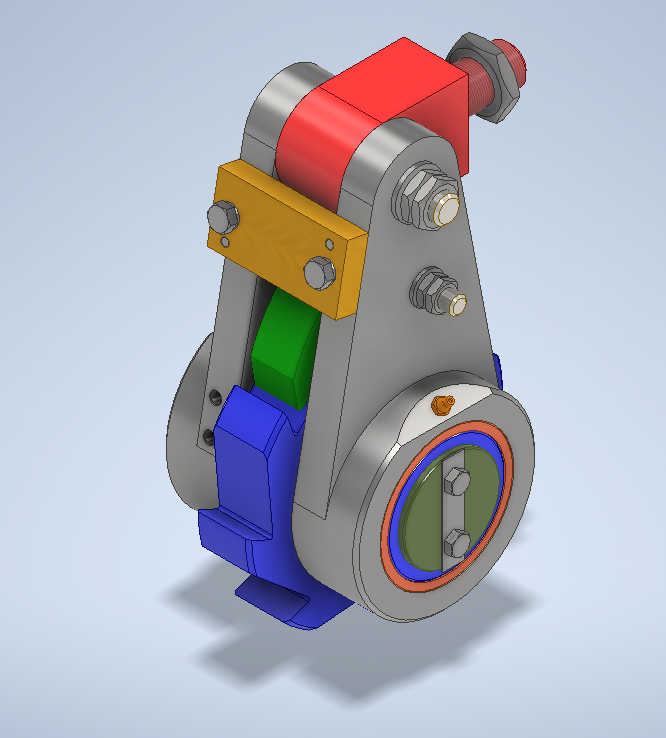

Механизм храповой 00-000.06.08.08.00 Думкасова В.С. в Inventor
0
1
51
0
0
50
Сообщить о проблеме
Автор
Андрей
Дата
21.05.2025
Язык
Русский
Состав
3D Сборка
Софт
Inventor 2020
Как открыть?
Отзывов пока нет
Содержимое архива
-
01 Собачка.ipt
-
02 Пружина.ipt
-
03 Проушина.ipt
-
04 Планка.ipt
-
05 Щека.ipt
-
06 Палец.ipt
-
07 Щека левая.ipt
-
08 Втулка.ipt
-
09 Палец.ipt
-
10 Втулка.ipt
-
11 Храповик.ipt
-
12 Втулка.ipt
-
13 Кольцо.ipt
-
14 Шайба.ipt
-
15 Планка.ipt
-
16 Вал.ipt
-
17 Шпонка.ipt
-
18 Масленка.ipt
-
Болт M10-6gx20 ГОСТ 7798-70.ipt
-
Болт M12-6gx40 ГОСТ 7798-70.ipt
-
Гайка M16-6H ГОСТ 5916-70.ipt
-
Гайка M24-6H ГОСТ 5916-70.ipt
-
Гайка M36-6H ГОСТ 5916-70.ipt
-
Механизм храповой СБ.iam
-
Механизм храповой СБ.ipj
-
Механизм храповой СБ.stp
-
Шайба 12 L ГОСТ 6402-70.ipt
-
Шайба 16 ГОСТ 11371-78.ipt
-
Шайба 24 ГОСТ 11371-78.ipt
-
Штифт 8x30 ГОСТ 3128-70(1).ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
