Конкурс асов 3D-моделирования

Механизм правки круга

Сибирский государственный университет путей и сообщения
Кафедра: Начертательная геометрия и инженерная графика
Графическая работа по дисциплине: "Машинная графика"
На тему: "Построение 3d модели и выполнения чертежа Механизма правки круга"
Новосибирск 2017

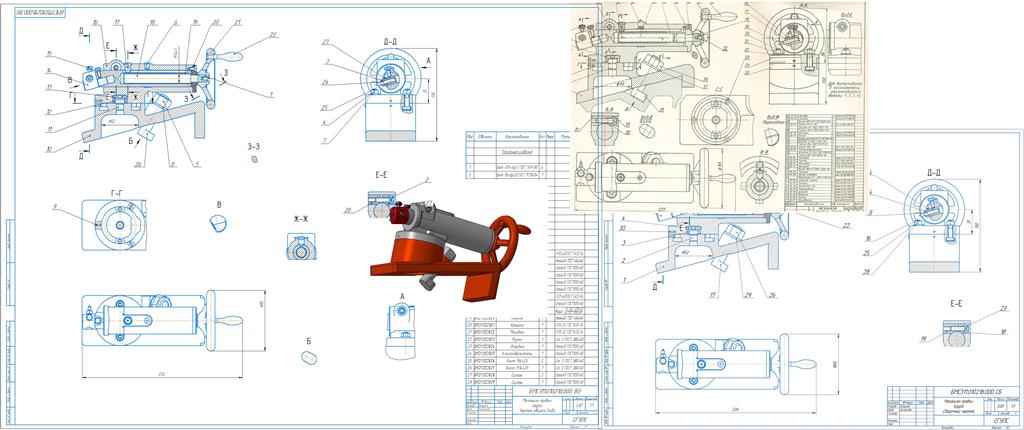

Исходные данные: Чертеж общего вида механизма правки круга
Задание: Построить 3d модель сборочной единицы, выполнить сборочный чертеж, чертеж общего вида и 3 чертежа деталей.
В данной работе была построена 3d модель сборочной единицы Механизма правки круга, также выполнен чертеж общего вида и сборочный чертеж со спецификациями, три чертежа деталей. Работы была выдана из альбома.

Состав: Алмазодержатель 3d, Чертежи болтов 3d, Винт ходовой 3d, Втулка 3d, Корпус 3d, Крышка 3d, Маховик 3d, Оправка 3d, Основание 3d, Палец 3d, Переходник 3d, Пиноль 3d, Ручка 3d, Сухари 3d, Шайба 3d, Шпонка 2х2х8 3d, Шпонка-палец 3d, Механизм правки круга (СБ) 3d, Механизм правки круга - сборочный чертеж, Механизм правки круга - чертеж общего вида, Спецификация, Винт ходовой чертеж, Корпус чертеж, Крышка чертеж Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Алмазодержатель _ БМС311.010218.019.m3d
Болт М14х55_БМС311.010218.028.m3d
Болт М6х25_БМС311.010218.020.m3d
Винт М4х10 _ БМС311.010218.006.m3d
Винт ходовой _ БМС311.010218.009.cdw
Винт ходовой_БМС311.010218.010.m3d
Втулка _ БМС311.010218.003.m3d
Корпус _ БМС311.010218.007.cdw
Корпус_БМС311.010218.007.m3d
Крышка _ БМС311.010218.011.cdw
Крышка_БМС311.010218.013.m3d
Маховик_БМС311.010218.014.m3d
Механизм правки круга _ БМС311.010218.000.spw
Механизм правки круга Сборочный чертеж _ БМС311.010218.000 СБ.cdw
Механизм правки круга Чертеж общего вида_БМС311.010218.000 СБ.cdw
Механизм правки круга_БМС311.010218.000.a3d
Оправка _ БМС311.010218.016.m3d
Основание _ БМС311.010218.001.m3d
Палец _ БМС311.010218.002.m3d
Переходник _ БМС311.010218.005.m3d
Пиноль _ БМС311.010218.011.m3d
Ручка_БМС311.010218.015.m3d
Сухарь_БМС311.010218.030.m3d
Сухарь_БМС311.010218.031.m3d
Шайба _ БМС311.010218.004.m3d
Шпонка 2х2х8_БМС311.010218.018.m3d
Шпонка-палец_БМС311.010218.008.m3d
