Моделирование изделий судового машиностроение в SolidWorks "Кнехт"
Нижегородский государственный технический университет им. Р.Е.Алексеева
Кафедра КиАТ
3Д модель по дисциплине "Компьютерная графика"
На тему: "Моделирование изделий судового машиностроения в SolidWorks"
Исходные данные: L=590мм, B=200мм, H=310мм, Число отверстий под крепление - 6

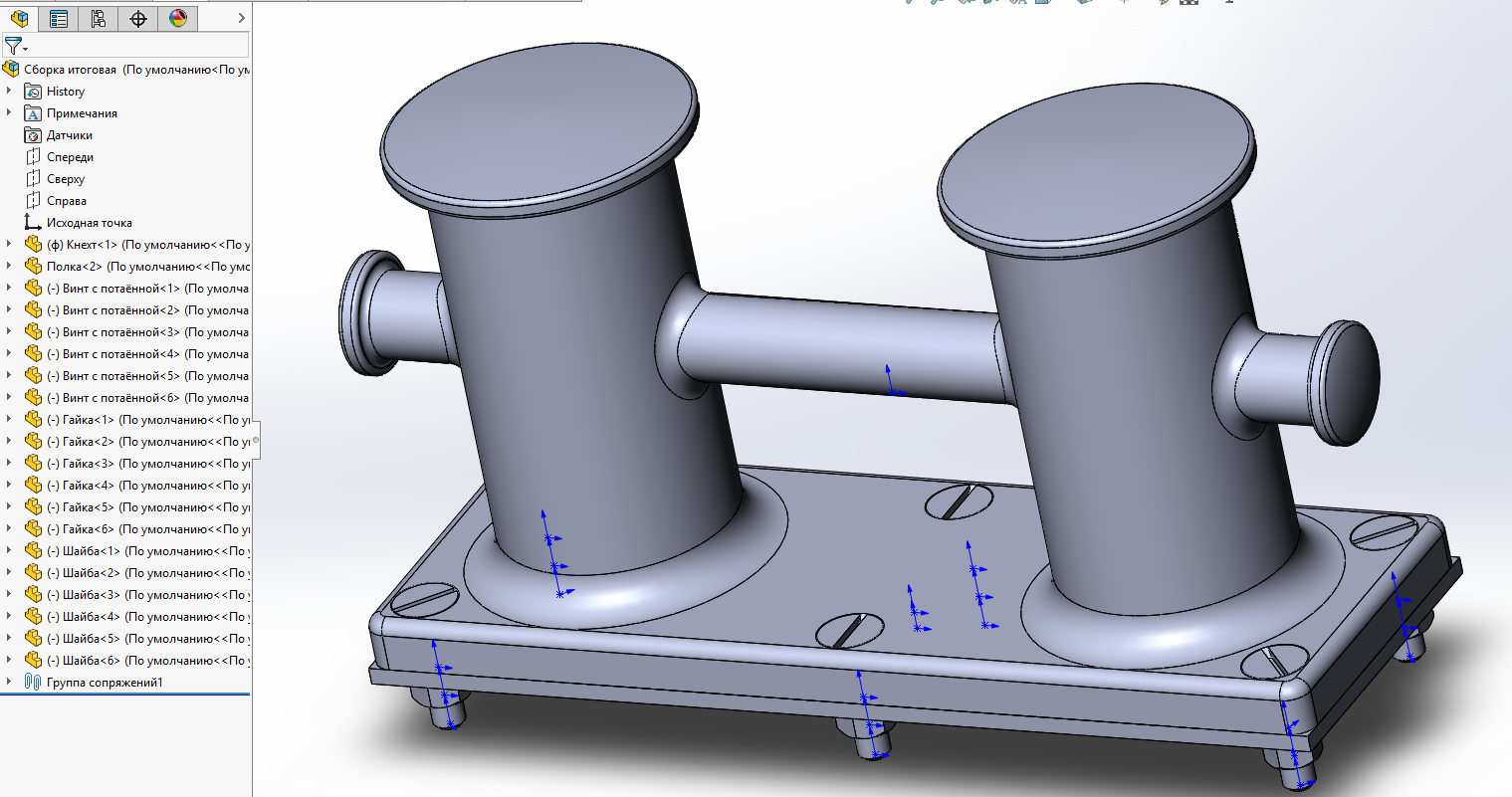

В данной работе производится моделирование крестового кнехта, полки и выбор по ГОСТу шайбы, гайки и винта с потаённой головкой. В конце производится сборка всех элементов.
Прим. Для полного функционирования всех элементов сборки требуется распаковать весь архив в одну папку, в противном случае будут ошибки.
Состав: Кнехт, Шайба, Гайка, Винт с потаённой головкой, Полка
Софт: SolidWorks 2017
