Насос предназначен для создания рабочего давления в гидросистеме.

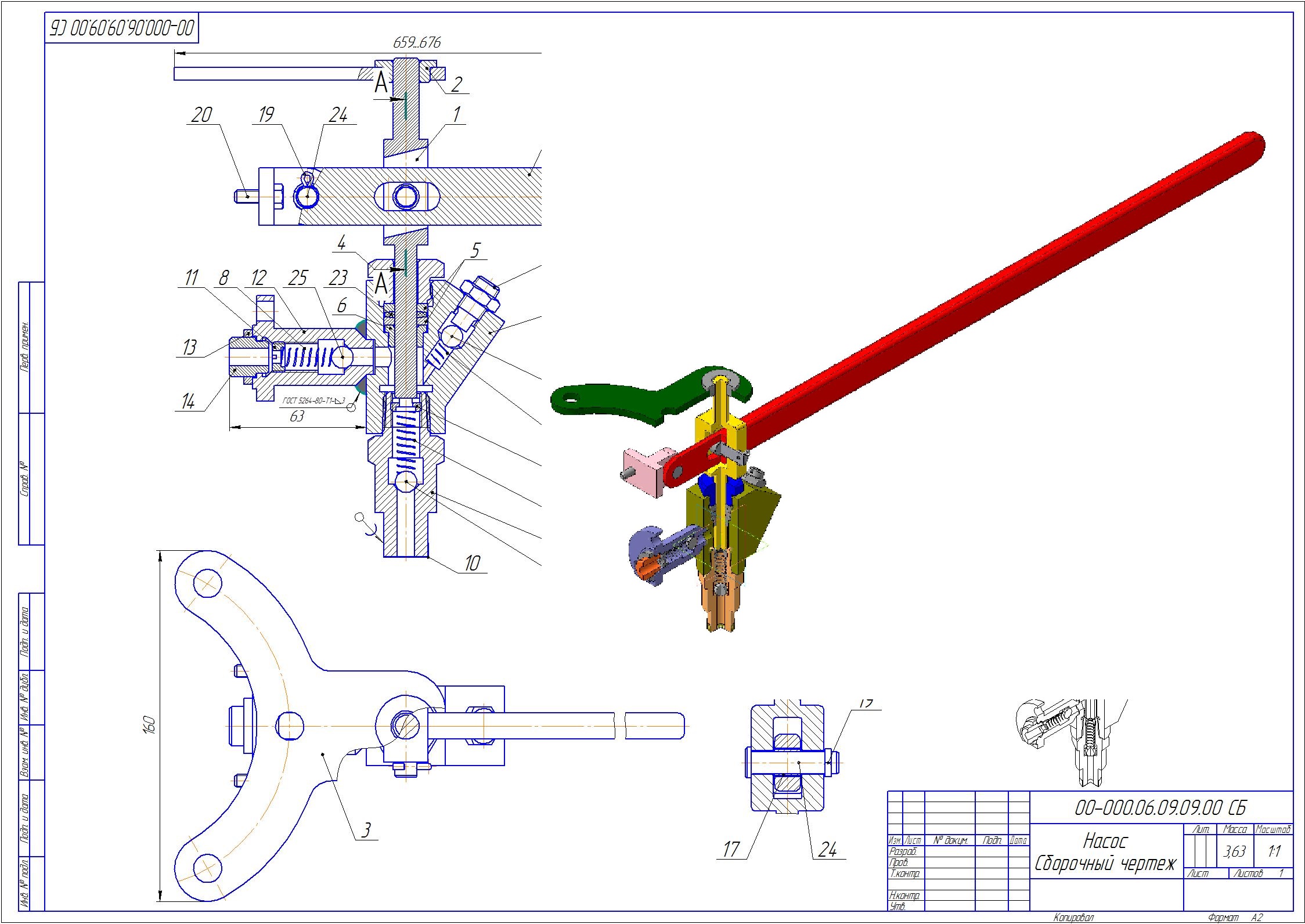

Насос из альбома для выполнения сборочных чертежей В.С. Дукмасовой. Шифр 00-000.06.09.09.00
