Насос 00-000.06.09.09.00 Чертежи

Омский государственный технический университет
Кафедра машиностроения
Графическая работа по дисциплине "Компьютерное проектирование"
На тему "Выбор и построение сборочного чертежа"
Омск 2016

Насос _ 00-000.06.09.09.00
Насос предназначен для создания рабочего давления в гидросистеме.
Список используемой литературы: Дукмасова В.С. (ред). Альбом заданий для выполнения сборочных чертежей.

Состав: Насос (СБ), Деталировка (корпус, фильтр, втулка, штырь, кольцо, пробка, втулка, пружина, пружина, плунжер, втулка, планка, прокладка, втулка, кронштейн, рукоятка, корпус нагнетательного клапана, корпус всасывающего клапан), Спецификация. Язык документа

Софт: КОМПАС-3D 14 SP2

Сайт: www

Файлы:
Втулка _ 00-000.06.09.09.02.cdw
Втулка _ 00-000.06.09.09.04.cdw
Втулка _ 00-000.06.09.09.06.cdw
Втулка _ 00-000.06.09.09.17.cdw
Кольцо_00-000.06.09.09.05.cdw
Корпус _ 00-000.06.09.09.18.cdw
Корпус всасывающего клапана _ 00-000.06.09.09.09.cdw
Корпус нагнетательного клапана _ 00-000.06.09.09.12.cdw
Кронштейн _ 00-000.06.09.09.15.cdw
Насос _ 00-000.06.09.09.00 (СБ)..cdw
Планка _ 00-000.06.09.09.03.cdw
Плунжер _ 00-000.06.09.09.01.cdw
Прокладка _ 00-000.06.09.09.13.cdw
Пружина _ 00-000.06.09.09.07.cdw
Пружина _ 00-000.06.09.09.08.cdw
Рукоятка _ 00-000.06.09.09.16.cdw

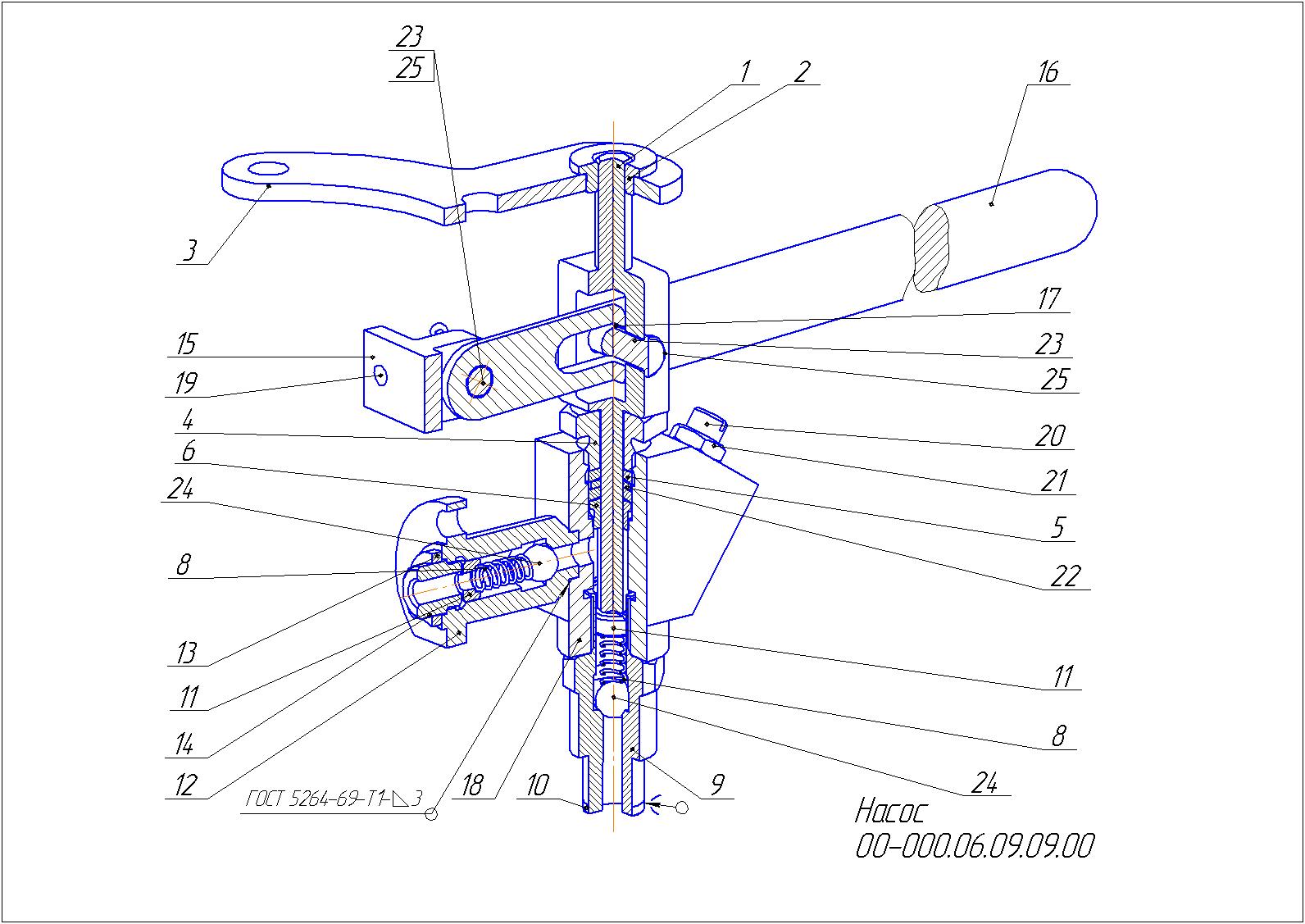

Сборка_00-000.06.09.09.00.cdw
Спецификация.cdw
Фильтр _ 00-000.06.09.09.10.cdw
Штырь _ 00-000.06.09.09.14.cdw
