Приспособление 00-000.06.14.14.00 (чертежи)

Омский государственный технический университет
Кафедра машиностроения
Курсовой проект по дисциплине "Компьютерное проектирование"
На тему "Выбор и построение сборочного чертежа"
Омск 2016

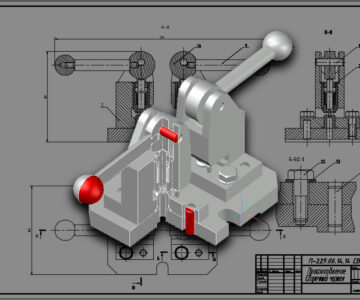

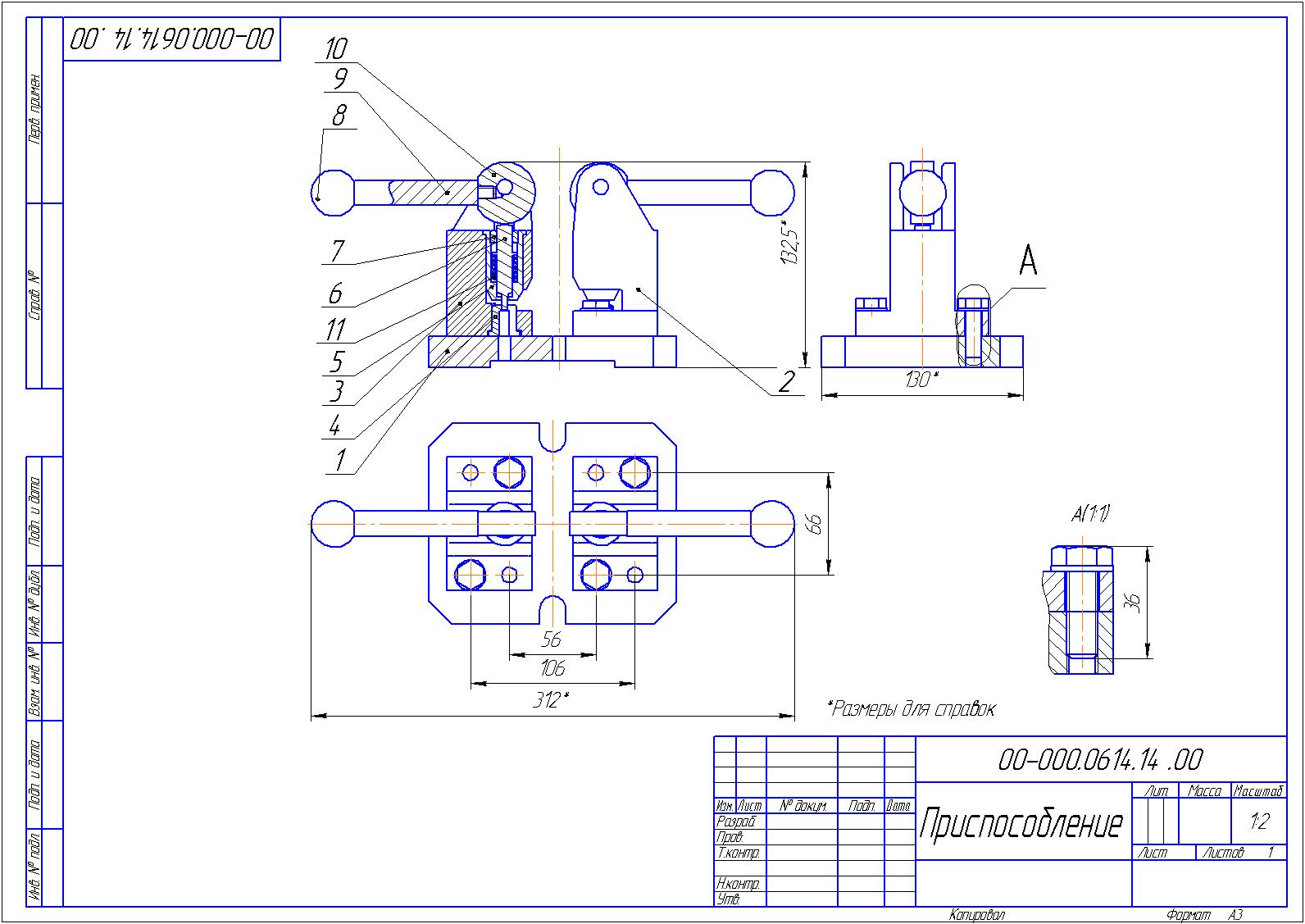

Приспособление 00-000.06.14.14.00
Приспособление служит для последовательного пробивания двух
отверстий 3,2 мм в стальной пластине толщиной 1,5 мм. В состав
приспособления входят следующие стандартные изделия
поз 12 - болт М10-8g 30.58 ГОСТ 7798-70 (4 шт),
поз 13 - шайба2 10 01 Сталь10 ГОСТ 11371-78 (4 шт),
поз 14 - штифт 5n6 25 ГОСТ 3128-70 (2 шт),
поз 15 - штифт 10n6 30 ГОСТ 3128-70 (4 шт),
поз 16 - штифт 10n6 40 ГОСТ 3128-70 (2 шт),
Приспособление состоит из плиты 1 и двух кронштейнов 2 и 3,
каждый из которых крепится к плите 1 с помощью двух диогонально
расположеных болтов 12, и фиксируется с помощью двух штифтов 15.
В кронштейне 3 имеется доступ, который служит для заготовки. В
отверстие 24 кронштейнов 2 и 3 установлены стаканы 5 и втулки 7,
которые являются направляющими для пуансонов 6.
Заготовка устанавливается на матрицы 4 до доступа на
кронштейне 3. Поперечными упорами для заготовки являются штифты
14, которые установлены на кронштейнах 2 и 3.
Движение пуансонов 6 обеспечивается последовательным движением
эксцентриков 10 вокруг оси (штифта) 16 с помощью рукоятки (8, 9)
Возвращение пуансонов в исходное положение осуществляется за
счет силы сжатия пружины 11 и обратного движения эксиентрика 10.
Все фаски для внутренней метрической резьбы выполнены по
ГОСТ 10569-80 и на чертежах деталей не указаны.
Список используемой литературы: Дукмасова В.С. (ред). Альбом заданий для выполнения сборочных чертежей.
