Приспособление 00-000.06.14.14.00 в Autodesk Inventor

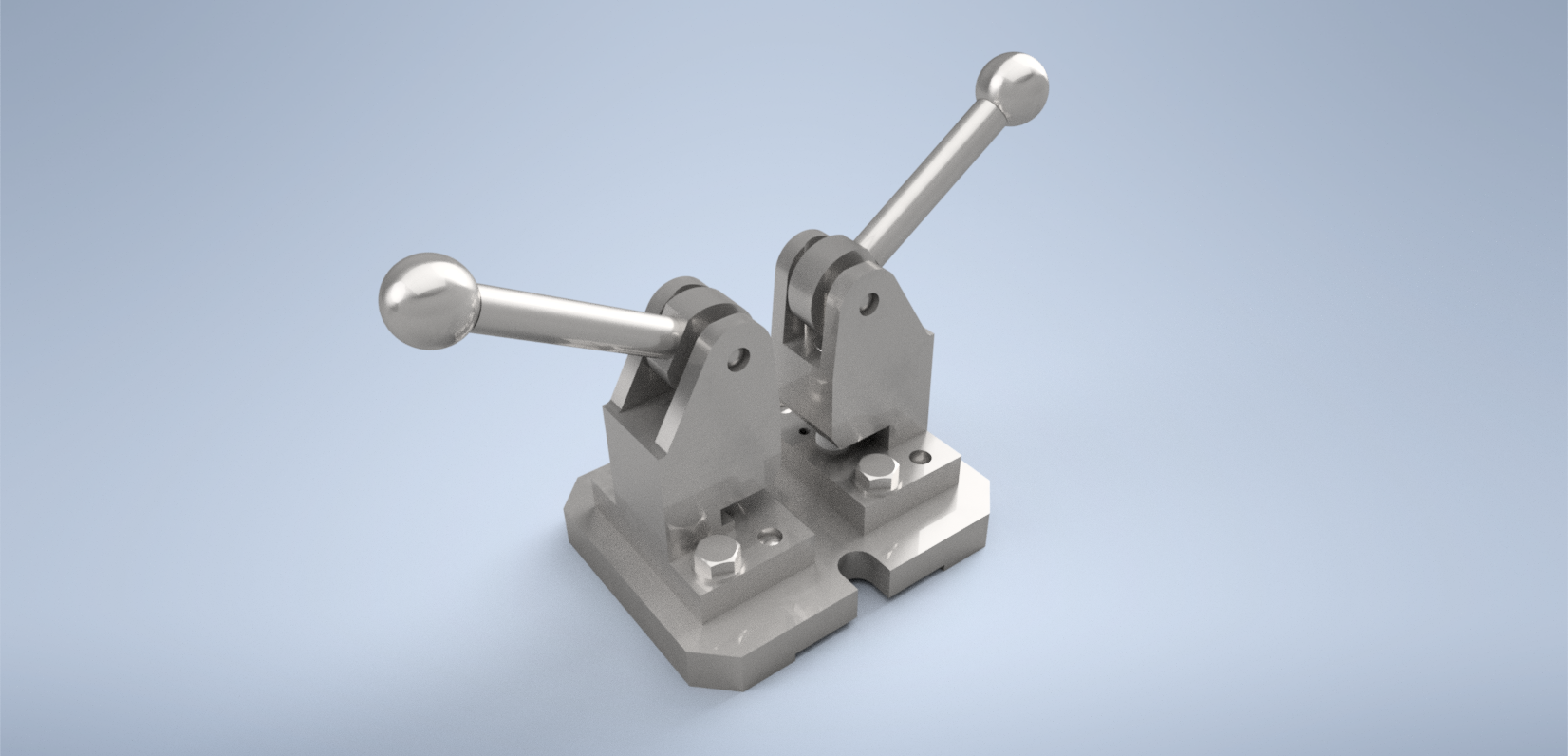

Данное приспособление служит для пробивания последовательно двух отверстий диаметром 3,2 мм в стальной пластинке толщиной 1,5 мм

Состав: Сборка

Софт: Autodesk Inventor 2020

Файлы:

01 Плита.ipt

02 Кронштейн правый.ipt

03 Кронштейн левый.ipt

04 Матрица.ipt

05 Стакан.ipt

06 Пуансон.ipt

07 Втулка.ipt

08 Ручка.ipt

09 Рукоятка.ipt

10 Эксцентрик.ipt

10 Эксцентрик_ЗЕРКАЛО.ipt

11 Пружина.ipt

packngo.log

Болт M10-6g×30(S16) ГОСТ 7798-70.ipt

Сборка1.iam

Сборка1.ipj

Шайба 10 ГОСТ 11371-78.ipt

Штифт 10x30 ГОСТ 3128-70(1).ipt

Штифт 10x40 ГОСТ 3128-70(1).ipt
