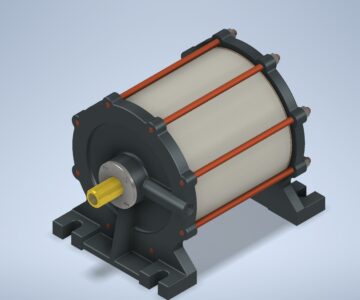

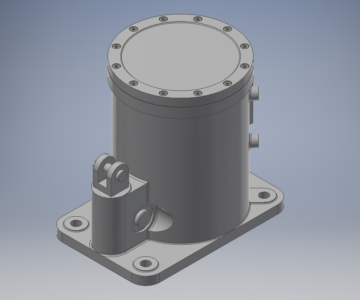

Пневмоцилиндр 00-000.06.22.22.00 в Autodesk Inventor

ЗАДАНИЕ

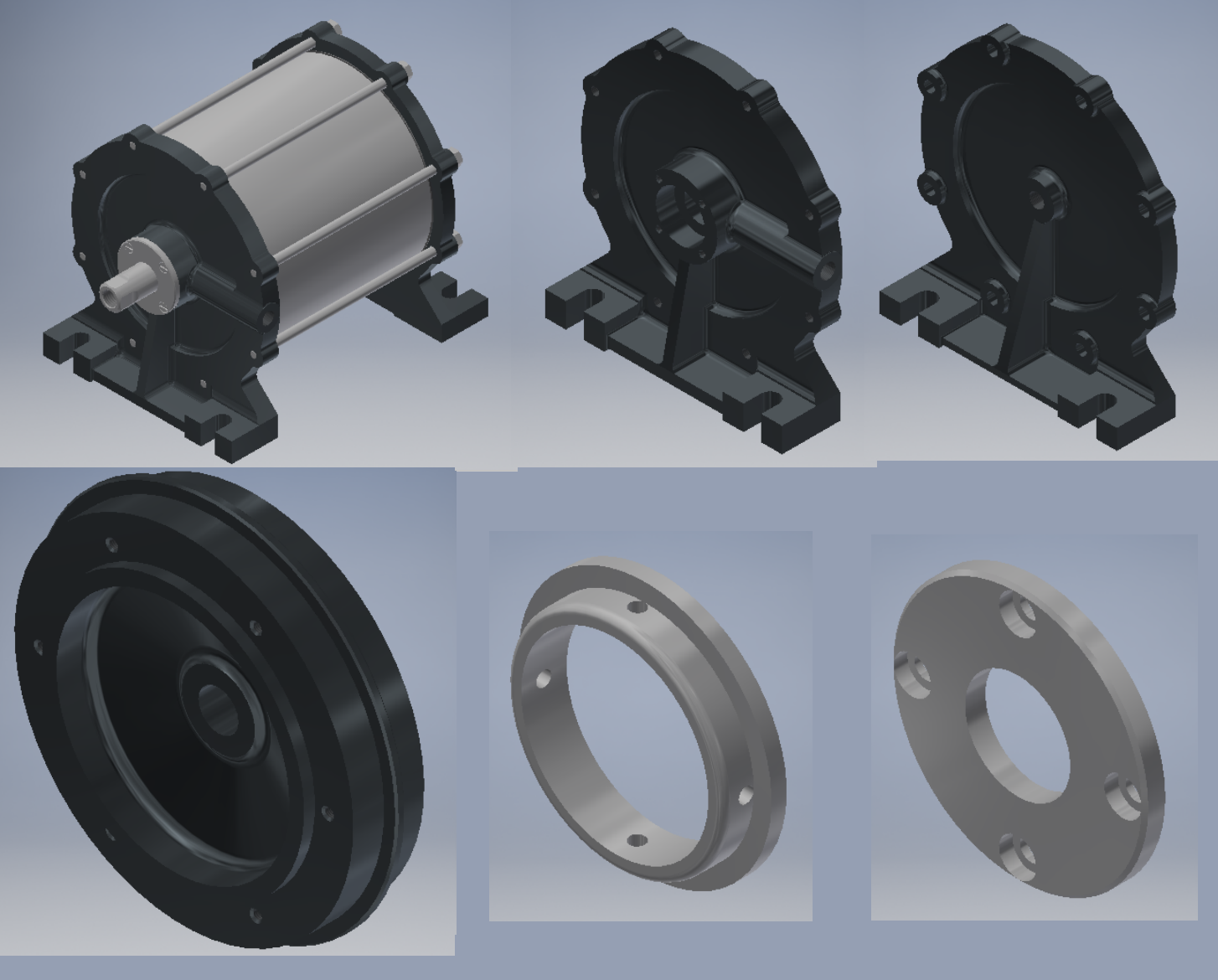

- Создать 3D модели деталей "Пневмоцилиндра" в Autodesk Inventer и сделать чертежи по ним

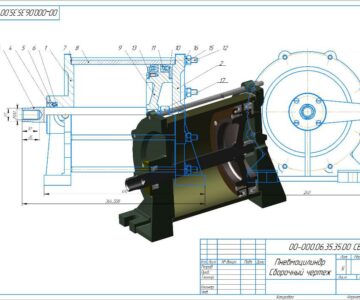

- Сделать сборку деталей и чертеж
- Спецификация

Пневмоцилиндр предназначен для преобразования энергии сжатого воздуха в поступательное перемещение штока.

В данной сборочной единице использованы следующие стандартные изделия:
поз. 13 - винт М6-8gx12.56 ГОСТ 1491-80 (16 шт)
поз. 14 - гайка 2М20-7Н.5 ГОСТ 5915-70 (1 шт)
поз. 16 - шайба 10.65Г ГОСТ 6402-70 (8 шт)
поз .17 - шайба 20.65Г ГОСТ6402-70 (1 шт)
поз. 5 - манжета 2-50-30-1 ГОСТ 14896-84
поз. 11 манжета 1-200-1 ГОСТ 6678-72

На цилиндрические поверхности ф170 диска 9 надеваются манжеты 11, которые при помощи колец 10 и винтов 13 закрепляются на диске. Шток 3, скрепленный с диском 9 при помощи гайки 15 и шайбы 17, вставляется в отверстие ф30 крышки передней 1 и герметизируется при помощи кольца 6, манжеты 5, крышки 4 и винтов 13.

Труба 8 с прокладками 7 надевается на выступы ф200 крышек передней 1 и задней 2 и закрепляется при помощи шпилек 12, гаек 14 и шайб 16.

При поступлении сжатого воздуха через центральное коническое резьбовое Rc3/8-B отверстие крышки задней 2 в полость под диском 9 шток 3 перемещается влево, совершая работу. При этом воздух из полости за диском выходит в атмосферу через коническое резьбовое отверстие Rc3/8-B в крышке задней 1. При смене направления поступления воздуха осуществляется обратный ход поршня.

Все фаски для внутренней метрической резьбы выполнены по ГОСТ 10549-80 и на чертежах деталей не указаны.
