Насос плунжерный 14.000.00 СБ

385

150

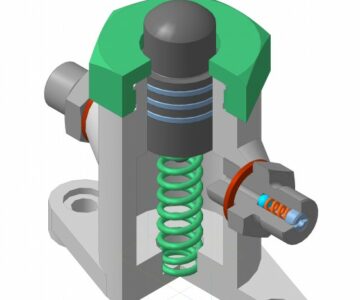

Плунжерный насос - еще одна разновидность объемных гидромашин, в котором роль вытеснителя выполняют один или несколько плунжеров, совершающих возвратно-поступательное движение, которое создает разрежение в полости под ним, и туда засасывается жидкость из подводящего (всасывающего) трубопровода.
Данная работа взята из учебного пособия " Инженерная и компьютерная графика". Ю.И Королев, С.Ю Устюжина.
14 глава страница 134.
Работа выполнена в целях развития навыков работы в программе " Компас 3D"

14.000.00 3D Модели Насос плунжерный. Устюжанина С.Ю.

Автор

Давид Чигвинцев

Дата

20.06.2018

Язык

Русский

Состав

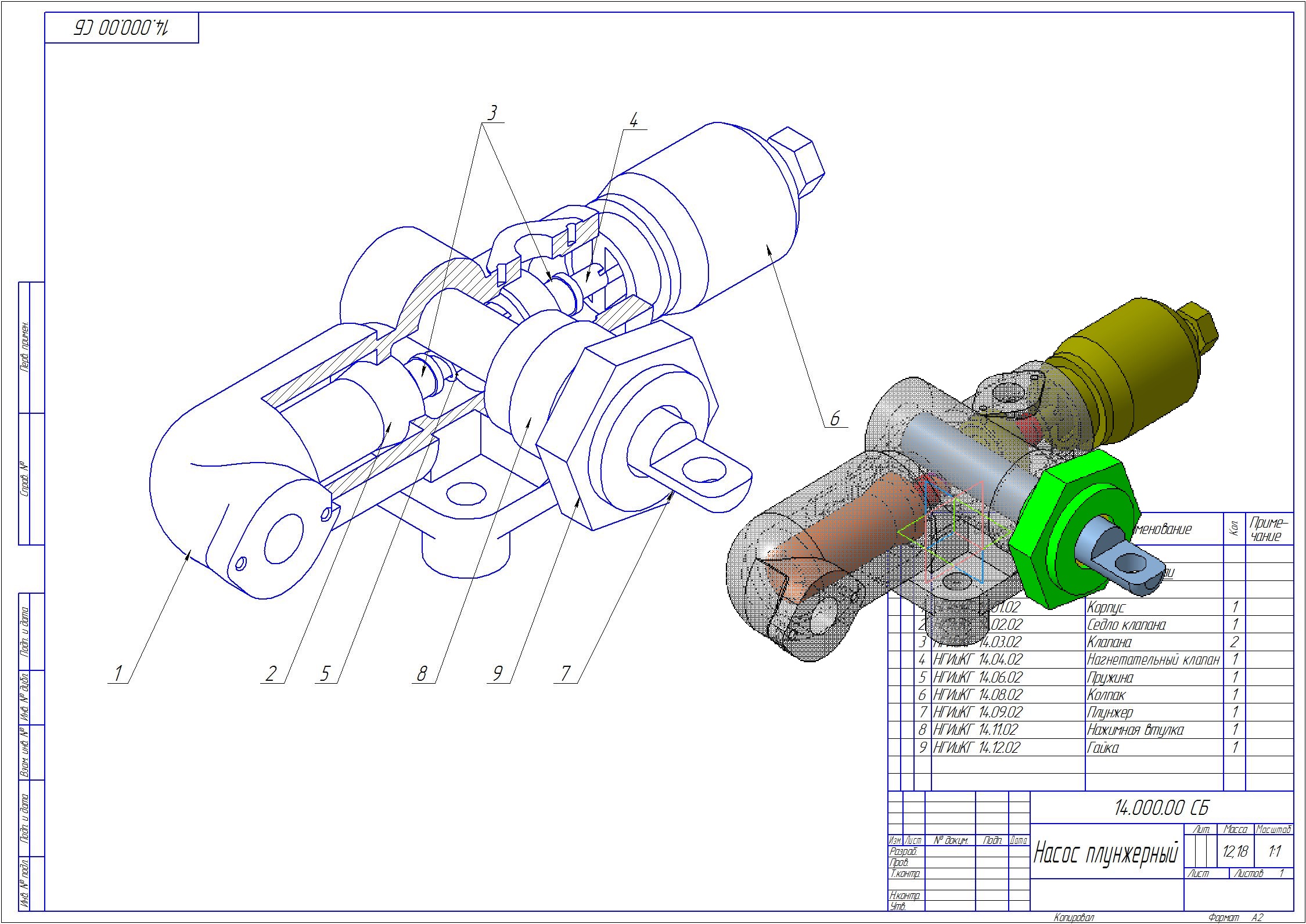

Сборочный чертеж (СБ), Вид общий(ВО), Деталировка(корпус, колпак, гайка, клапан, нажимная втулка, плунжер, пружина, седло клапана), Спецификация, 3D модели

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

14 вариант
- чертежи
  - Пружина _ НГИиКГ 14.06.01.cdw
  - Клапана _ НГИиКГ 14.03.02.cdw
  - Насос плунжерный _ 14.000.000 СБ.cdw
  - Нагнетательный клапан _ НГИиКГ 14.04.02.cdw
  - Насос плунжерный _ 14.000.00 СБ.cdw
  - Седло клапана _ НГИиКГ 14.02.02.cdw
  - Гайка _ НГИиКГ 14.12.02.cdw
  - Колпак _ НГИиКГ 14.08.02.cdw
  - Нажимная втулка _ НГИиКГ 14.11.02.cdw
  - Корпус _ НГИиКГ 14.01.02.cdw
  - Плунжер _ НГИиКГ 14.09.02.cdw
- Насос плунжерный _ 14.000.00 СБ.jpg
- Сборка.spw.spt
- Вид общий
  - Клапана _ НГИиКГ 14.03.02.cdw
  - Гайка _ НГИиКГ 14.12.01.cdw
  - Нагнетательный клапан _ НГИиКГ 14.04.02.cdw
  - Седло клапана _ НГИиКГ 14.02.02.cdw
  - Пружина _ НГИиКГ 14.06.02.cdw
  - Колпак _ НГИиКГ 14.08.02.cdw
  - Нажимная втулка _ НГИиКГ 14.11.02.cdw
  - Корпус _ НГИиКГ 14.01.02.cdw
  - Плунжер _ НГИиКГ 14.09.02.cdw
- детали
  - Седло клапана _ НГИиКГ 14.02.02.m3d
  - Гайка _ НГИиКГ 14.12.02.m3d
  - Корпус _ НГИиКГ 14.01.02.m3d
  - Нагнетательный клапан _ НГИиКГ 14.04.02.m3d
  - Плунжер _ НГИиКГ 14.09.02.m3d
  - Нажимная втулка _ НГИиКГ 14.11.02.m3d
  - Колпак _ НГИиКГ 14.08.02.m3d
  - Сборка.a3d
  - Клапана _ НГИиКГ 14.03.02.m3d
  - Пружина _ НГИиКГ 14.06.02.m3d
  - Клапана _ НГИиКГ 14.05.02.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
