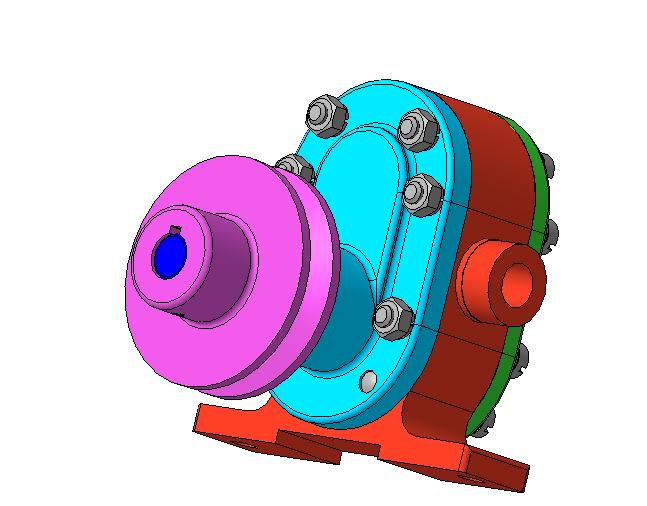

Насос состоит из чугунного корпуса 3, крышек 1 и 4, скрепленных винтами. Их точное расположение фиксируется контрольными штифтами. В корпусе расположены зубчатые колеса 2 и 14, закрепленные на валах 6 и 12 шпонками. Шпонка ведомого вала укреплена штифтом 5. Валы вращаются в игольчатых подшипниках, которые расположены во втулках 7, помещенных в чугунных вкладышах 8. Между корпусом и крышками проложены уплотнения из бумажной кальки, пропитанной нитролаком.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Насосы и насосные станции -
- Насос шестеренчатый по графике
Насос шестеренчатый по графике
0
367
8773
26
1
40

Сообщить о проблеме
Автор
Дата
17.09.2012
Язык
Русский
Состав

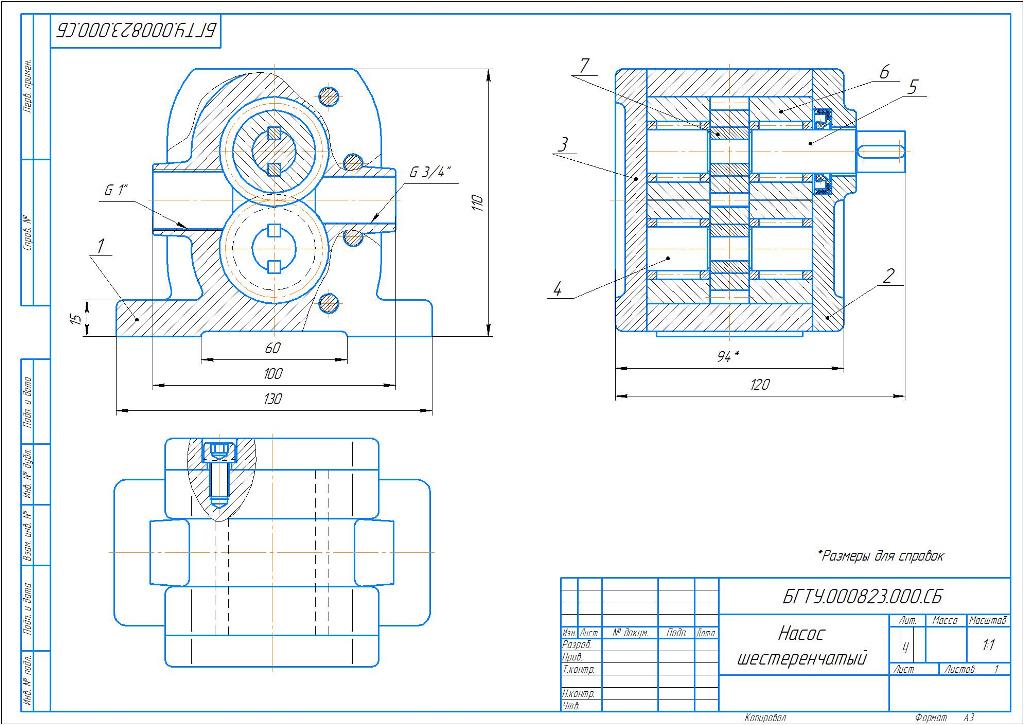

Сборочный чертёж(СБ), Спецификация, все сборочные единицы в 3д и 2д исполнении
Софт
КОМПАС-3D 12
Как открыть?
Содержимое архива
