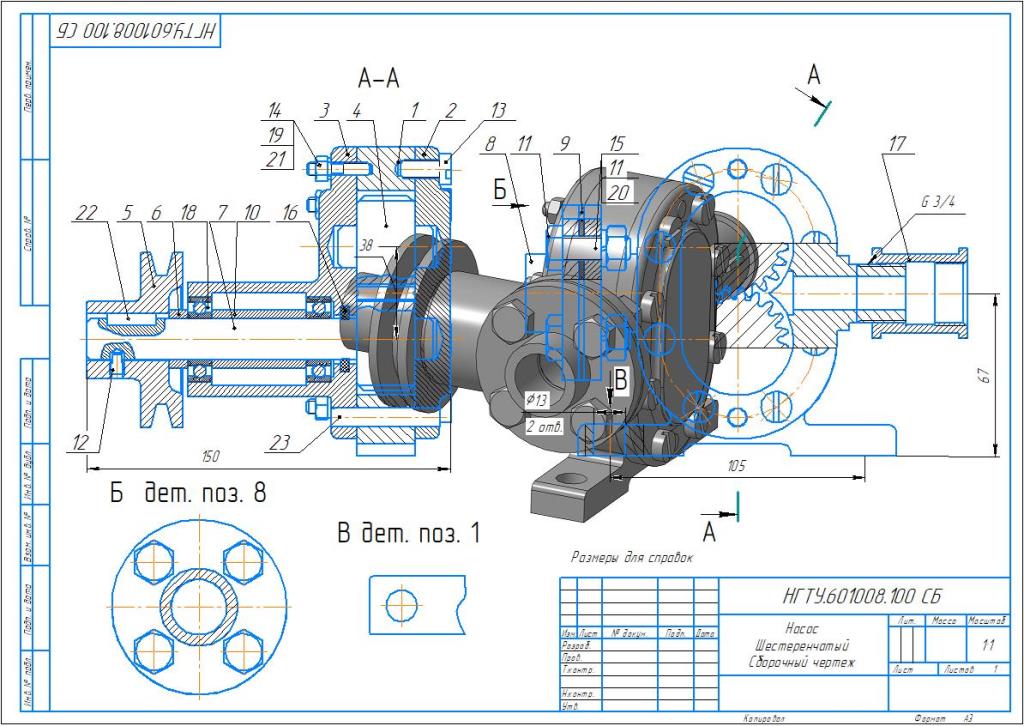

Насос шестерёнчатый, сборочный чертёж, 3Д модель сборки

Новосибирский государственный технический университет
Кафедра проектирования технологических машин
Практическая работа по дисциплине "Инженерная графика"
На тему: "Резьбовые соединения деталей"
Вариант 8
Новосибирск 2018

Задание с сайта кафедры инженерной графики НГТУ. Электронные учебные материалы - Резьбовые соединения деталей - Вариант 8. Файл с заданием в архиве под названием 008.frw
Работа состоит из сборочного чертежа, спецификации, 3д модели сборки и всех деталей. В 3д модели сборки настроены все сопряжения и реализовано вращательное движение шестерней (зафиксирован вал).

Состав: Сборочный чертёж, Сборка, Спецификация

Софт: КОМПАС-3D 18

Файлы:
Насос шестерёнчатый/
Насос шестерёнчатый/Фланец _ НГТУ.601008.008 СБ.m3d
Насос шестерёнчатый/Шкив _ НГТУ.601008.005 СБ.m3d
Насос шестерёнчатый/Насос Шестеренчатый _ НГТУ.601008.100.png
Насос шестерёнчатый/008.frw
Насос шестерёнчатый/Корпус _ НГТУ.601008.001 СБ.m3d
Насос шестерёнчатый/Шестерня НГТУ.601008.004.m3d
Насос шестерёнчатый/Насос Шестеренчатый _ НГТУ.601008.100.spw
Насос шестерёнчатый/Вал _ НГТУ.601008.007.m3d
Насос шестерёнчатый/Насос Шестеренчатый _ НГТУ.601008.100 СБ.png
Насос шестерёнчатый/Втулка _ НГТУ.601008.010 СБ.m3d
Насос шестерёнчатый/Насос Шестеренчатый _ НГТУ.601008.100.cdw
Насос шестерёнчатый/Насос Шестеренчатый _ НГТУ.601008.100 СБ.a3d
Насос шестерёнчатый/Крышка НГТУ.601008.002.m3d
Насос шестерёнчатый/Прокладка _ НГТУ.601008.009 СБ.m3d
Насос шестерёнчатый/Фланец _ НГТУ.601008.003 СБ.m3d
Насос шестерёнчатый/Втулка _ НГТУ.601008.006 СБ.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

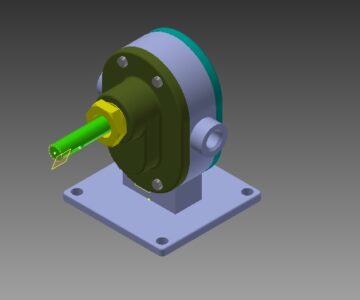

Шестерёнчатый насос ЗD сборка
Рейтинг: 40
Софт: Autodesk Inventor 15
Состав: ЗD сборка, деталировка, разнес
0
9
148
1364
Шестерёнчатый насос ЗD сборка

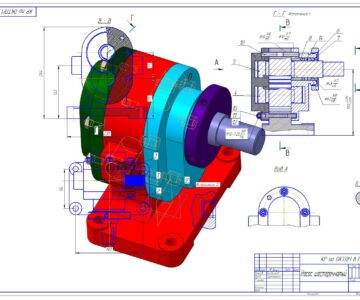

Шестеренчатый насос
