Насос шестеренный 36.000

Шестеренные насосы применяют для подачи жидкости под давлением до 0,03 Па. Их используют для подачи жидкости, смазочных материалов и горючего. Шестеренные насосы высокого давления (0,06—0,07 Па) имеют ограниченное применение и изготовляются особо тщательно. Шестеренные насосы просты по конструкции, имеют небольшое число деталей, но чувствительны к загрязнению жидкости, поэтому при их установке рекомендуется применять приемные фильтры. Рабочие шестерни насоса вращаются в противоположные стороны, как показано на схеме. Зубья шестерен, выходя из зацепления, создают пониженное давление, в результате чего смазочный материал поступает в зону всасывания и во впадинах между зубьями шестерен переносится (по периферии) в зону нагнетания, где вытесняется зубьями, входящими в зацепление. В зоне нагнетания создается повышенное давление, под действием которого смазочный материал поступает в трубопровод. Насос выполнен на подшипниках скольжения с чугунным корпусом и крышкой; имеет обратный клапан, который срабатывает при определенном давлении.

Вариант № 36.000 из альбома П.Е. Аксарин "Чертежи для деталирования" Деталирование насоса шестеренного.

Состав работы:

3D модели деталей и сборка (+разнос компонентов):
36.000 СБ - Насос шестеренный
36.001 - Корпус
36.002 - Валик ведущий
36.003 - Валик
36.004 - Колесо зубчатое
36.005 - Крышка
36.006 - Заглушка
36.007 - Пружина
36.008 - Стержень
36.009 - Прокладка
36.010 - Клапан
36.011 - Прокладка

Чертежи:

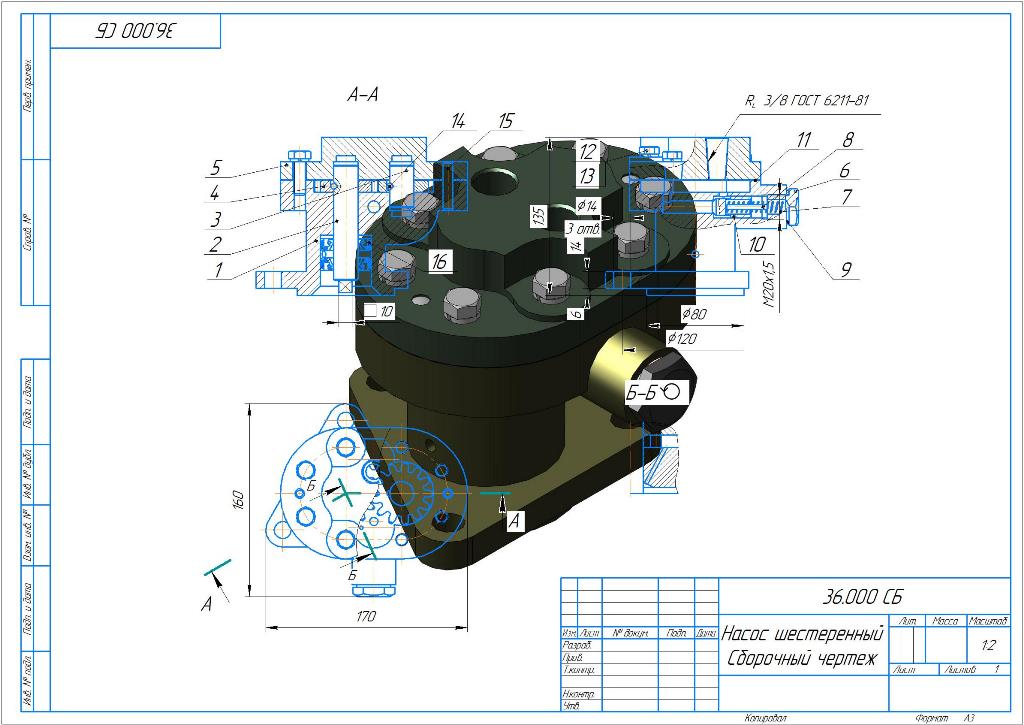

36.000 СБ - Насос шестеренный Сборочный чертеж, спецификация
36.001 - Корпус
36.002 - Валик ведущий
36.004 - Колесо зубчатое
36.005 - Крышка
36.006 - Заглушка
36.007 - Пружина
36.010 - Клапан
Аксонометрическая проекция Насоса в сборе
Аксонометрическая проекция детали Крышка

Состав: 36.000 СБ - Насос шестеренный 36.001 - Корпус 36.002 - Валик ведущий 36.003 - Валик 36.004 - Колесо зубчатое 36.005 - Крышка 36.006 - Заглушка 36.007 - Пружина 36.008 - Стержень 36.009 - Прокладка 36.010 - Клапан 36.011 - Прокладка Чертежи: 36.000 СБ - Насос шестеренный Сборочный чертеж, спецификация 36.001 - Корпус 36.002 - Валик ведущий 36.004 - Колесо зубчатое 36.005 - Крышка 36.006 - Заглушка 36.007 - Пружина 36.010 - Клапан Аксонометрическая проекция Насоса в сборе Аксонометрическая проекция детали Крышка Язык документа

Софт: КОМПАС-3D 16

Файлы:
Новая папка\36.000 СБ_Насос шестеренный.a3d
Новая папка\36.000 СБ_Насос шестеренный.cdw
Новая папка\36.000_Насос шестеренный.cdw
Новая папка\36.001_Корпус.cdw
Новая папка\36.001_Корпус.m3d
Новая папка\36.002_Валик ведущий.cdw
Новая папка\36.002_Валик ведущий.m3d
Новая папка\36.003_Валик.m3d
Новая папка\36.004_Колесо зубчатое.cdw
Новая папка\36.004_Колесо зубчатое.m3d
Новая папка\36.005_Крышка.cdw
Новая папка\36.005_Крышка.m3d
Новая папка\36.006_Заглушка.cdw
Новая папка\36.006_Заглушка.m3d
Новая папка\36.007_Пружина.cdw
Новая папка\36.007_Пружина.m3d
Новая папка\36.008_Стержень.m3d
Новая папка\36.009_Прокладка.m3d
Новая папка\36.010_Клапан.cdw
Новая папка\36.010_Клапан.m3d
Новая папка\36.011_Прокладка.m3d
Новая папка\Крышка Аксонометрическая проекция _ 36.005.cdw
Новая папка\Насос
Новая папка
