Насос шестеренный 51

Насос шестеренный очень популярен в наше время, установлен на многих механизмах и машинах. Шестеренный насос применяется для подачи жидкости любой вязкости под давлением до 0,7 МПа. Он состоит из зубчатых колес, размещенных в литом корпусе, крышки и подшипников скольжения. Жидкость переносится между зубьями вращающихся зубчатых колес из полости всасывания в полость нагнетания. Работа содержит чертежи и 3D модель. Очень похоже на задание 51.000 по Учебнику Аксарин П.Е. - "Чертежи для деталирования", но гарантий не могу дать, давно это было все, не помню. Работа сдавалась в 2012г в г.Харьков.

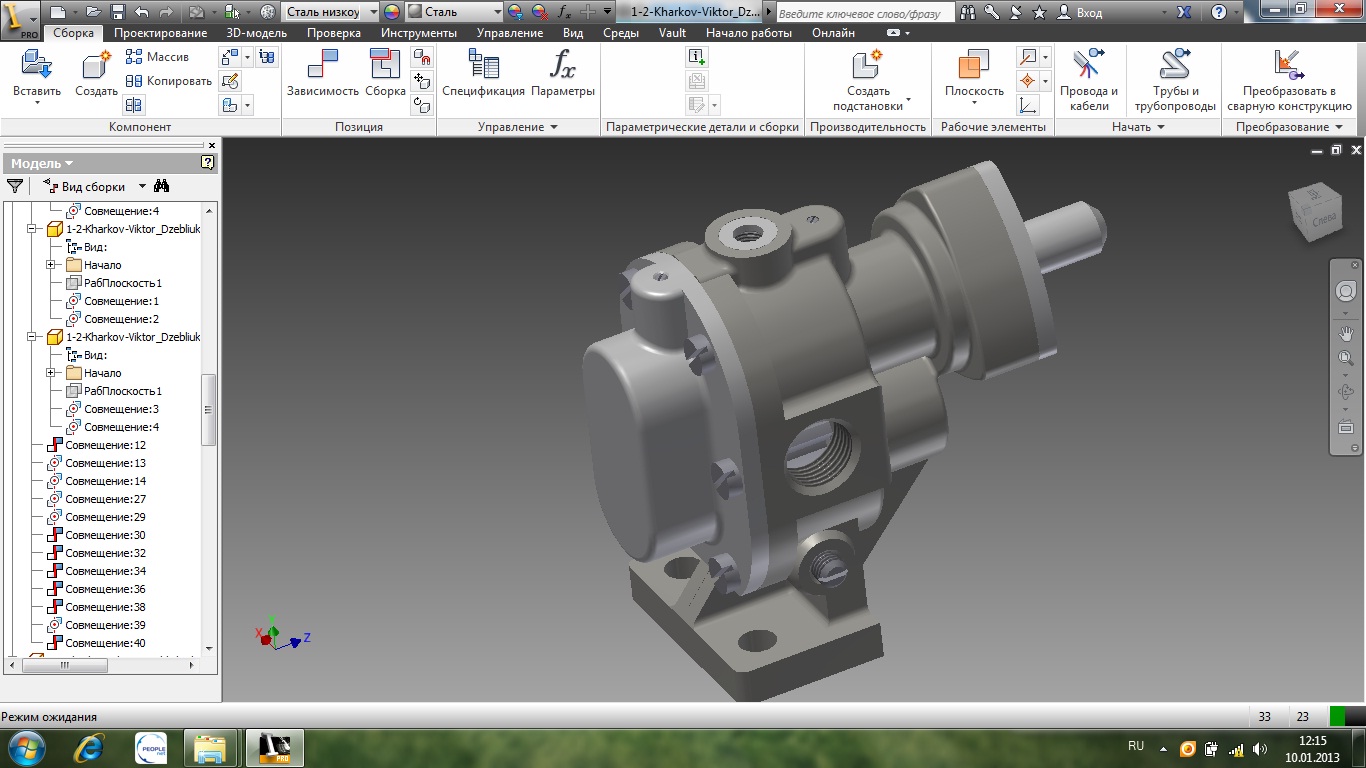

Состав: 3D модель в сборке, состоит из 7 деталей, Вид общий (ВО), Деталировка

Софт: Autodesk Inventor 2012
