Насос шестеренный 51.000 СБ

Учебник Аксарин П.Е. - "Чертежи для деталирования" задание Насос шестеренный 51.000 СБ

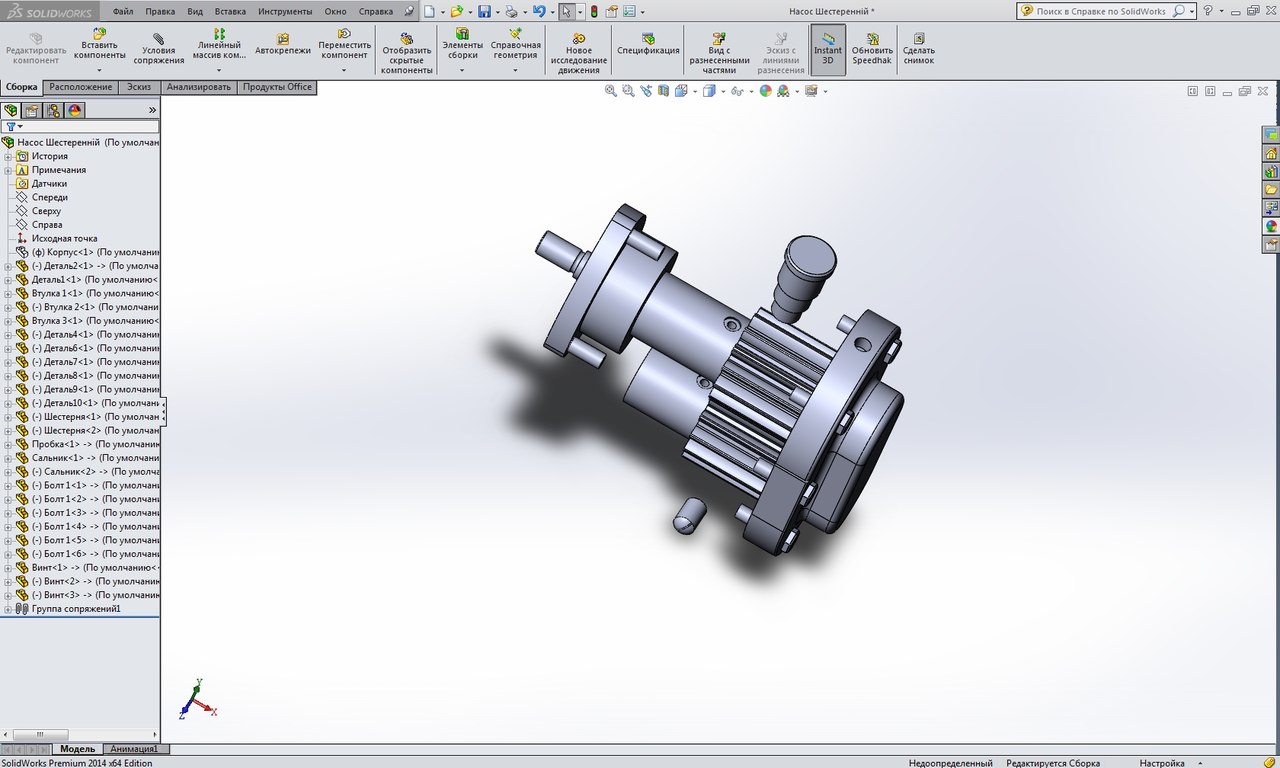

Работа содержит 3D-модели деталей для сборки шестеренного насоса и сборку.
Насос предназначен для подачи жидкости любой вязкости под давлением до 0,07 Па.
Кинематическая вязкость перекачиваемой жидкости до 400 кг / м2.
Количество оборотов рабочего колеса- 1000 об / мин
Номинальный напор, м - 2,5 м
Предельное давление насоса до 6 бар.
мощность- 11,5кВт.
Температура жидкости которую перекачее насос от 60 до 70 С
Масса насоса-270кг
Перекачиваемая жидкость-машинное масло
Габаритные Размеры- 1013х395х560
Насос состоит из двух шестерен размещенных в литом корпусе, крышки, уплотнителей, подшипников скольжения и смазочных систем. КПД насоса может достигать 95%.

Состав: 3D сборка Язык документа

Софт: SolidWorks 14 SP2

Файлы:
Насос шестеренный\~$Сборка3.SLDASM
Насос шестеренный\Болт 1.sldprt
Насос шестеренный\Винт.sldprt
Насос шестеренный\Втулка 1.sldprt
Насос шестеренный\Втулка 2.sldprt
Насос шестеренный\Втулка 3.sldprt
Насос шестеренный\Деталь1.sldprt
Насос шестеренный\Деталь10.sldprt
Насос шестеренный\Деталь2.sldprt
Насос шестеренный\Деталь4.sldprt
Насос шестеренный\Деталь5.sldprt
Насос шестеренный\Деталь6.sldprt
Насос шестеренный\Деталь7.sldprt
Насос шестеренный\Деталь8.sldprt
Насос шестеренный\Деталь9.sldprt
Насос шестеренный\Корпус.SLDPRT
Насос шестеренный\Насос Шестеренній.SLDASM
Насос шестеренный\Пробка.sldprt
Насос шестеренный\Сальник.sldprt
Насос шестеренный\Шестерня.SLDPRT
Насос шестеренный
