Насос-вакуумный 01.009

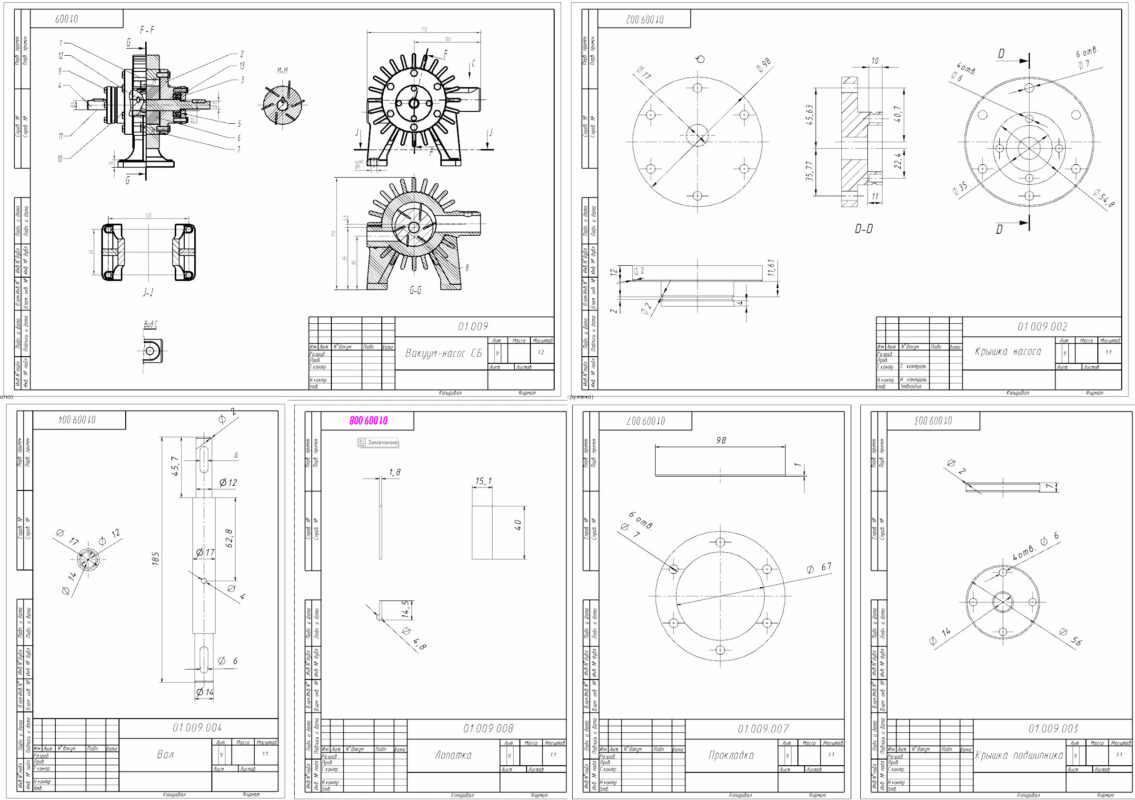

ВСГУТУ , Конструкторско-технологическое обеспечение машиностроительных производств, Тема: деталирование Насос-вакуумный,2025 год

01.009 Вакуум-насос
Вакуум-насосы предназначены для отсасывания воздуха из замкнутого пространства системы.

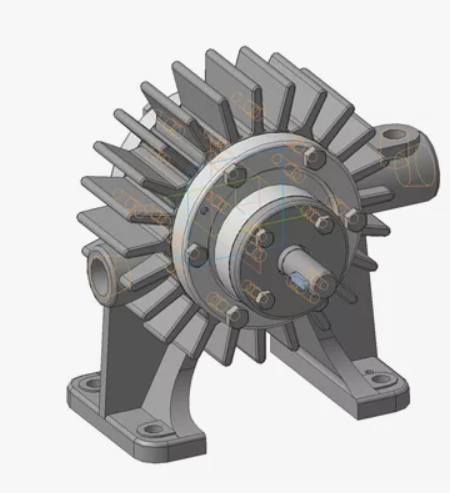

Данный насос — ротационный, пластинчатый. Рабочим органом насоса является ротор 6, имеющий пазы, по которым движутся лопатки. Лопатки под действием центробежной силы отбрасываются к внутренней поверхности корпуса и скользят по ней. Так как ротор установлен с эксцентриситетом, то с внутренней поверхностью корпуса он образует серповидное пространство, которое делится лопатками на ячейки. При вращении ротора в направлении, указанном на чертеже стрелкой, объем очередной ячейки увеличивается, в ней образуется разрежение и происходит всасывание воздуха из машины через левый патрубок. При дальнейшем вращении ротора объем ячеек уменьшается и воздух под давлением выталкивается в трубопровод через правый патрубок.
Ротор 6 напрессован на вал 4 и дополнительно закреплен штифтом 12 (штифт 12 установлен на валу 4 и входит в прорезь, имеющуюся на роторе 6). Опорами вала ротора являются два шарикоподшипника 14, которые вмонтированы в крышки 2. Крышки 3, прокладки 5 и манжеты 15 предохраняют подшипники от попадания пыли и вытекания масла. Корпус имеет ребра для улучшения теплоотдачи.
Для крепления корпуса к станине машины в основании его имеются четыре отверстия Ø9. В.А. Леонова, О.П. Галанина. Альбом сборочных чертежей для чтения и деталирования 01.009
