Водокольцевой вакуумный насос

Беларуский Государственный Технический Университет
Кафедра "Вакуумная и компрессорная техника"
Курсовой проект по дисциплине "Вакуумные насосы"
На тему "Проектирование и расчет водокольцевого вакуумного насоса"
Минск 2016

Исходные данные:
Быстрота действия, м3/с – 0,25;
Давление всасывания, МПа – 0,02;
Давление нагнетания, МПа – 0,1;
Откачиваемый газ – воздух;
Температура откачиваемого газа, К – 325;
Расход воды, дм3/с – 0,75;
Температура воды на входе в насос, К – 303.

В данной работе проектируется Водокольцевой насос. Их главная особенность – использование в качестве уплотнения воды, которая при вращении колеса с лопатками образует жидкостное кольцо. Производится полный расчёт насоса.

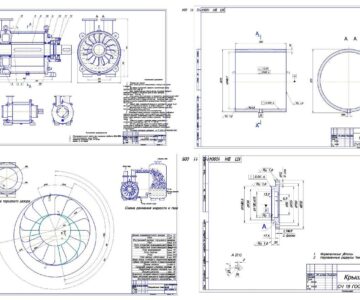

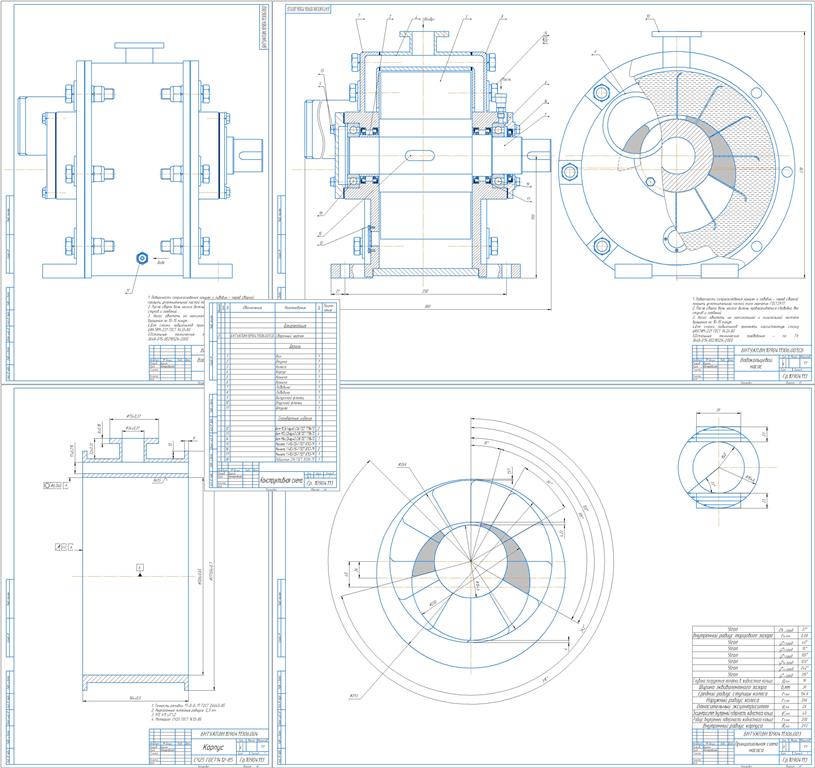

Графическая часть содержит 2 вида сборочного чертежа насоса, деталировка, принципиальная схема насоса, спецификация.

Содержание:
Введение
1.Исходные данные по техническому заданию
2.Определение основных размеров
3.Определение теоретической быстроты действия насоса.
4. Определение массового расхода, переносимого в рабочих ячейках со стороны нагнетания на сторону всасывания.
5. Определение массы газа, поступающего из ячеек сжатия и нагнетания в ячейки всасывания через торцевые зазоры.
6. Определение действительной быстроты действия насоса
7. Определение мощности насоса
Заключение
Список использованных источников
