Патрон специальный 00-000.06.07.07.00 в КОМПАС-3D
Витебский государственный технологический университет
Кафедра автоматизации производства
Курсовая работа по дисциплине "Трёхмерная компьютерная графика"
На тему: "Построение 3D модели изделия по чертежам"
Витебск 2022
Исходные данные предоставлены в файле "Исходное _задание.pdf"

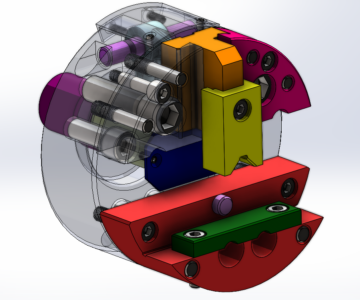

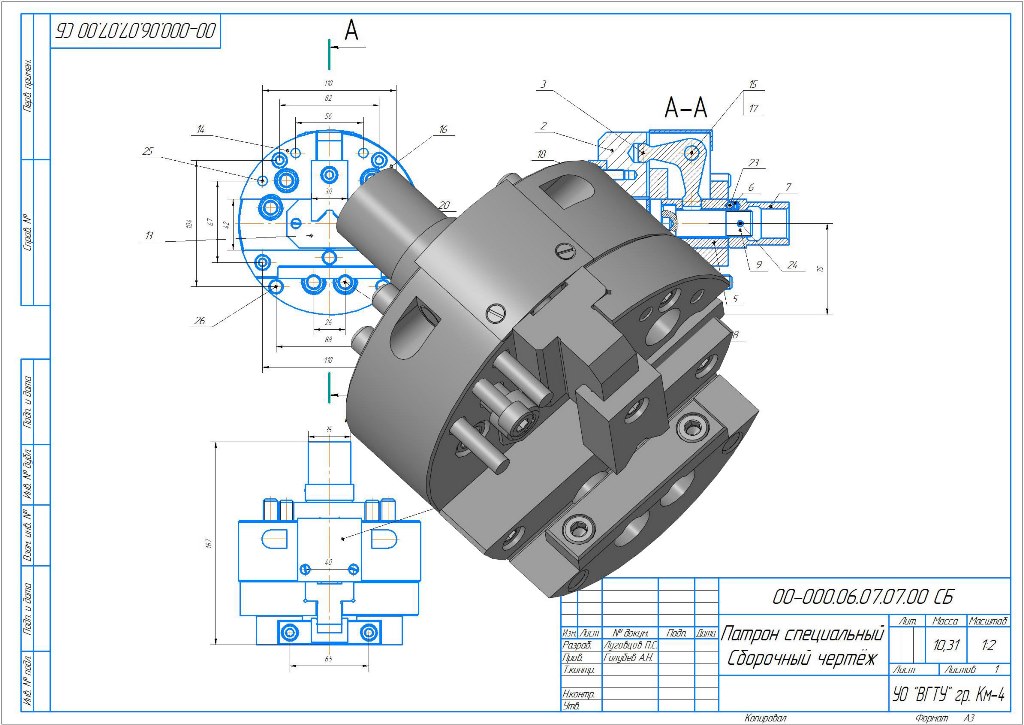

Задание: необходимо по имеющимся чертежам построить 3D-модели всех деталей, собрать сборку вместе со спецификацией и выполнить чертежи 3-х случайных деталей. Также необходимо получить фотореалистичное изображение сборки выполнив её перенос в программу Blender 3.0.
Состав: Исходное задание, пояснительная записка, модели: сборка, призма, ползун, рычаг, 2-е крышки, 2-е втулки, пружина, корпус, винт, 2-е опоры, пластина, 2-е направляющих, штифт, чертежи: сборка, рычаг, корпус, направляющая, спецификация, фотореалистичная сборка сборка (выполненная в Blender 3.0)
Софт: КОМПАС-3D 18.1
