Дукмасова Патрон специальный 00-000.06.07.07.00

КНИТУ-КАИ им.Туполева
Кафедра: Аэрогидродинамики
Курсовой проект по дисциплине "Основы автоматизации"
На тему "Создание сборки"

1. Цель работы.

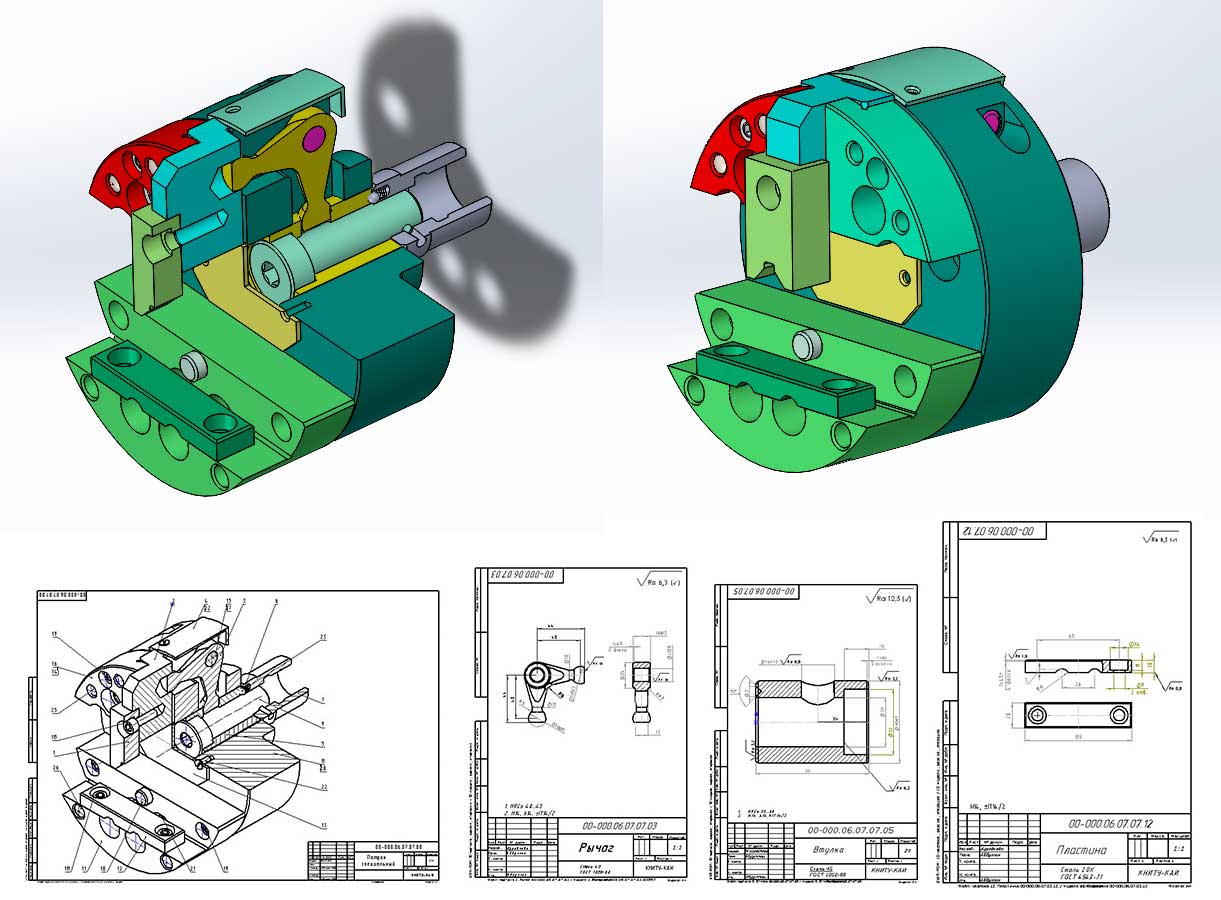

1.1. Разработать 3D модели заданного сборочного узла и входящих в него деталей. Стандартные изделия выполнить согласно указанным ГОСТ.
1.2. На основе твердотельной модели, выполнить сборочный чертеж узла со спецификацией в соответствии с требованиями ЕСКД.
1.3. Оценить наиболее нагруженную деталь узла и выполнить расчет на прочность с применением CAE системы.
2. Требования к выполнению работы.
2.1. Задание устанавливается индивидуально для каждого студента по порядковому номеру его фамилии.
2.2. Количество видов и размеров на чертеже должно быть необходимым и достаточным для выполнения сборки. Сборочный чертеж должен содержать позиции, габаритные и присоединительные размеры, а также основную надпись, заполненную в соответствии с требованиями ЕСКД. Номера позиций должны быть связаны со спецификацией. Чертеж должен содержать технические требования к выполнению сборки.
2.3. Отчет о работе должен включать сборочный чертеж узла и спецификацию, а также изометрическое изображение 3D модели сборочного узла и входящих в нее компонентов (за исключением стандартных изделий). В отчет также включить эпюры напряжений и эпюры запаса прочности.
