Плавающий клапан (Задание №26 из альбома В.В. Рассохина) в SolidWorks

Клапан для регулирования давления (Задание №26 из альбома В.В. Рассохина)

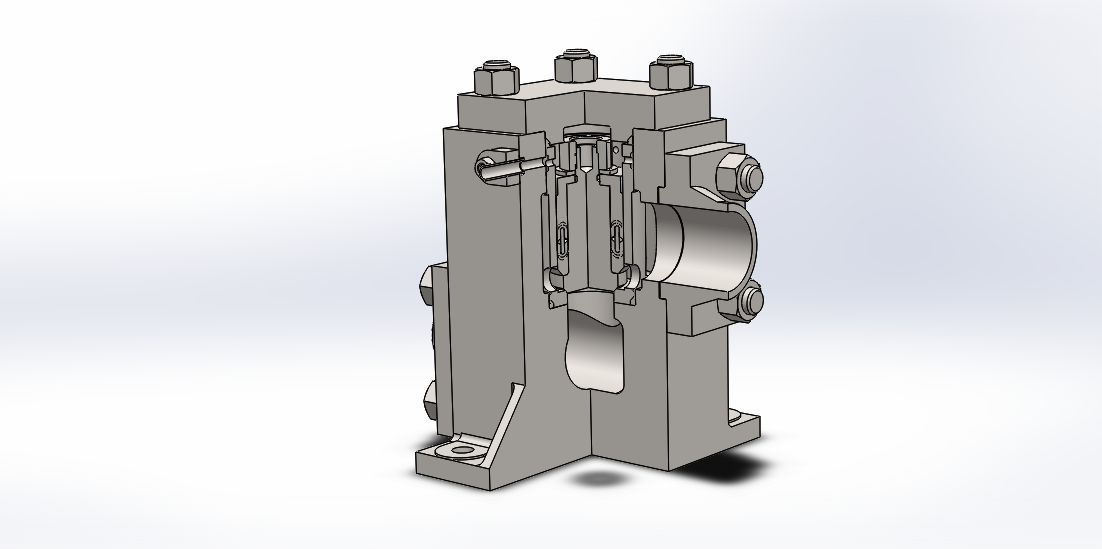

Вашему вниманию представлена трехмерная полнофункциональная модель плавающего клапана с древом построения деталей и сборки. Плавающий клапан для перекрытия трубы с водой, находящейся под высоким давлением.

Состав: 3D Сборка

Софт: SolidWorks SW2016_SP3.0

Файлы:
КЛАПАН/
КЛАПАН/корпус.SLDPRT
КЛАПАН/манжета 9 2шт.SLDPRT
КЛАПАН/золотник.SLDASM
КЛАПАН/КорпусСК.SLDASM
КЛАПАН/прокладка 2шт 2.SLDPRT
КЛАПАН/КорпусСК.PNG
КЛАПАН/фланец.SLDPRT
КЛАПАН/прокладка 1шт.SLDPRT
КЛАПАН/Седло_15.SLDPRT
КЛАПАН/кольцо.SLDPRT
КЛАПАН/кольцо верхнее.SLDPRT
КЛАПАН/крышка.SLDPRT
КЛАПАН/прокладка 2шт.SLDPRT
КЛАПАН/1_Шпилька.sldprt
КЛАПАН/фланец 1шт.SLDPRT
КЛАПАН/золотник_4.SLDPRT
КЛАПАН/КорпусСК.SLDDRW
КЛАПАН/17_Трубка.sldprt
КЛАПАН/кольцо нижнее.SLDPRT
КЛАПАН/2_Шпилька.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
