Пневмоаппарат клапанный вариант 9 Аксарин

156

8988

3D модель Пневмоаппарат клапанный вариант 9 Аксарин

МАМИ
Кафедра "Теплоэнергетика и теплотехника"
Курсовой проект по дисциплине "Начертательная геометрия. Инженерная и компьютерная графика"
Пневмоаппарат клапанный 09.000 СБ
2016

Клапанный пневмоаппарат предназначен для перекрытия трубопроводов и регулирования подачи газа. Шпиндель, двигаясь по резьбе в крышке корпуса, передает движение клапану, который перекрывает входное отверстие. Плотность соединения крышки с корпусом обеспечивается прокладкой, а шпинделя и крышки — сальниковым устройством. Соединение клапана и шпинделя выполнено с зазором, позволяющим центрироваться конусу клапана по конусу перекрываемого отверстия, а также свободно вращаться относительно шпинделя, что предохраняет от износа рабочие конические поверхности клапана и корпуса.

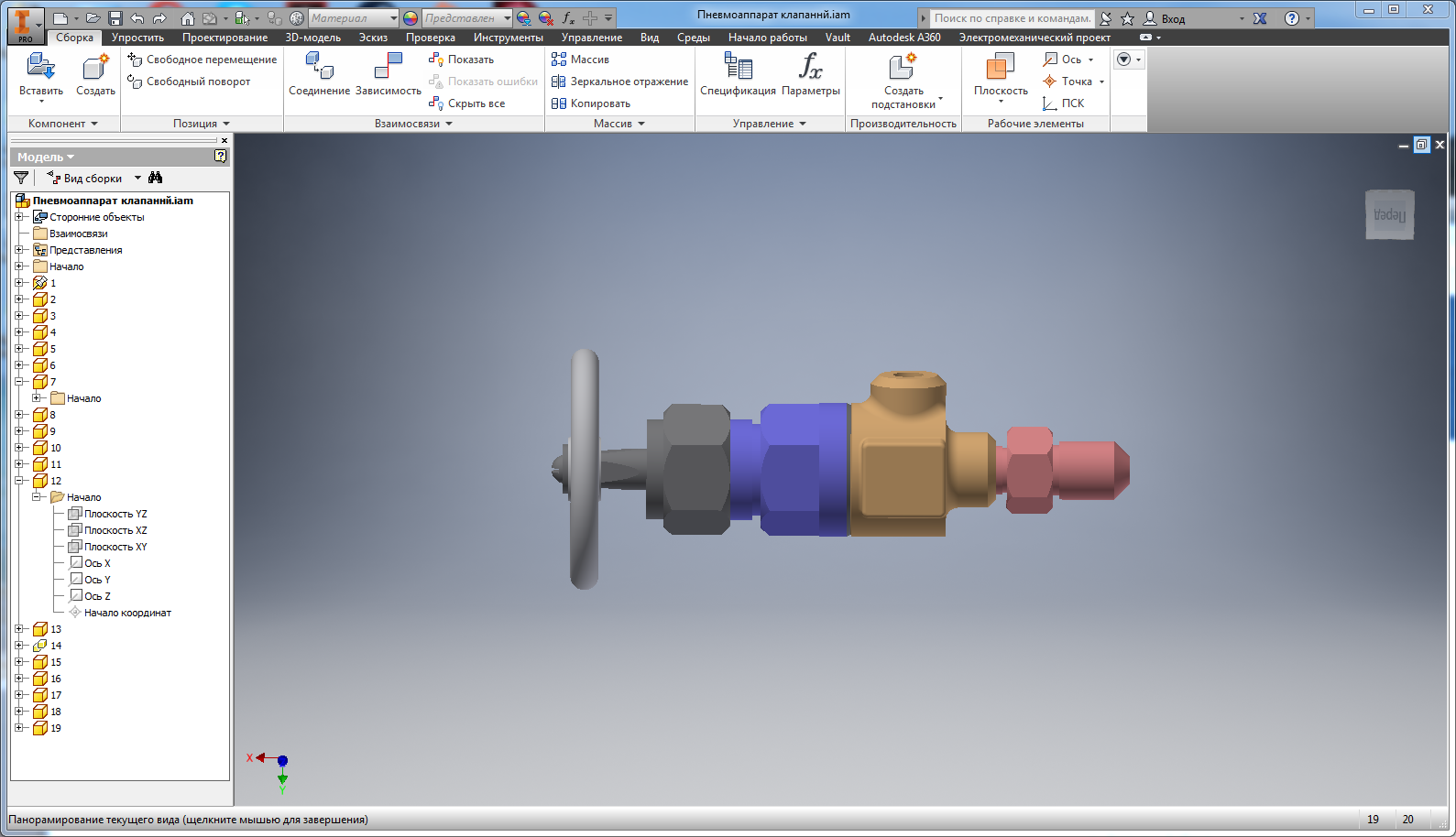

09.000 СБ 3D Модели Inventor Аксарин пневмоаппарат клапанный

Автор

vershininnv

Дата

18.09.2016

Язык

Русский

Состав

3D сборка и 3D модели 1) маховичок(1 шт.), 2) Шпиндель(1 шт.), 3) Втулка(1 шт.), 4) Гайка накидная(1 шт.), 5) Кольцо(5 шт.), 6) Крышка(1 шт.), 7) Прокладка(1 шт.), 8) Кольцо стопорное(1 шт.), 9) Клапан(1 шт.), 10) Прокладка(1 шт.), 11) Корпус(1 шт.), 12) Штуцер(1 шт.), 13) Винт(1 шт.), 14) Шайба(1 шт.),
