Пневмоаппарат клапанный

ЮУрГУ, ММФ, Инженерная графика, сборочный чертёж вариант №8, 2015

Инженерная графика (преподаватель Бережко) Графическая часть содержит "Сборочный чертеж вар.№8"

Учебник Аксарин П.Е. - "Чертежи для деталирования"

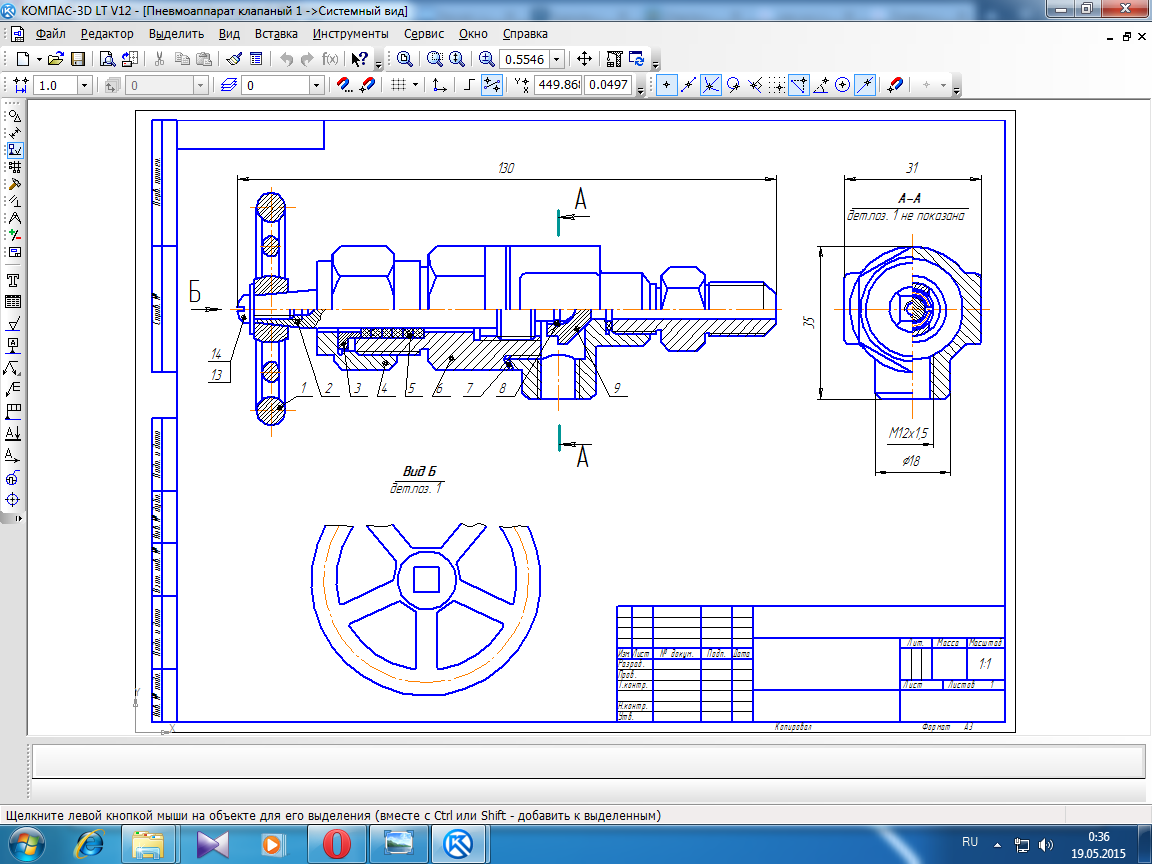

Задание пневмоаппарат клапанный 09.000 СБ

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 12

Файлы:
штуцер 12.cdw
Винт шайба 13,14.cdw
Втулка 3.cdw
Гайка накидная 4.cdw
Клапан 9.cdw
Корпус 11.cdw
крышка 6.cdw
Маховичок 1.cdw
Пневмоаппарат клапаный.cdw
Прокладка 7.cdw
Прокладка 10.cdw
Специф.пневмоапарпт.cdw
Стопорное кольцо 8.cdw
шпиндель 2.cdw
