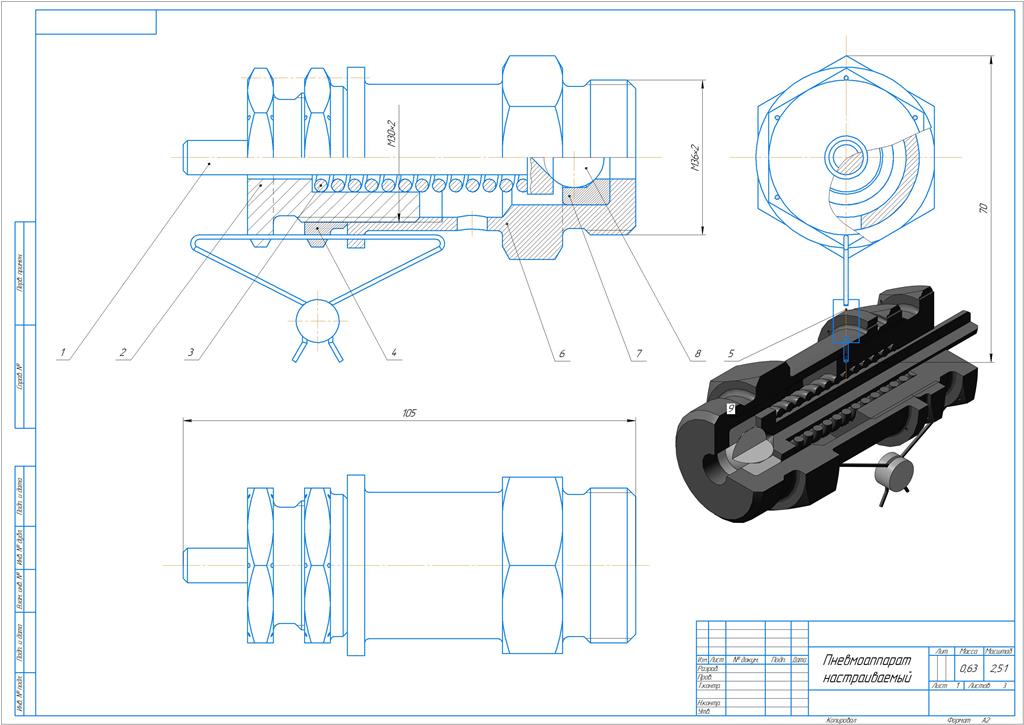

Пневмоаппарат настраиваемый 20.000 СБ

Санкт-Петербургский горный университет
Кафедра начертательной геометрии, инженерной и компьютерной графики
Курсовой проект по дисциплине "Начертательная геометрия, инженерная и компьютерная графика"
На тему: "Разработка конструкторских документов на изделие"
Санкт-Петербург 2018

Пневмоаппарат, в котором размеры рабочего проходного сечения или силовое воздействие на запорно-грегулирующий элемент могут быть изменены извне только в нерабочем состоянии пневмоаппарата с целью получения заданного значения давления и расхода рабочей среды

Учебник Аксарин П.Е. - "Чертежи для деталирования"
Задание: Пневмоаппарат настраиваемый 20.000 СБ

В данной курсовой работе представлена конструкторская документация на изделие «Пневмоаппарат настраиваемый». В ходе работы были выполнены рабочие чертежи и аксонометрии следующих деталей: шток, гайка нажимная, пружина, контргайка, корпус и седло клапана. Кроме этого был выполнен сборочный чертеж и построена его аксонометрия. Все чертежи выполнены в соответствии с ГОСТ Единой системы конструкторской документации (ЕСКД).

Курсовая работа включает в себя: 6 рабочих чертежей, 6 аксонометрий деталей, сборочный чертеж и его аксонометрия.

Содержание:
Аннотация
Ведение
Назначение и область применения
Принцип работы изделия
Заключение
Список литературы
