Пневмоаппарат настраиваемый вариант 20

ЮУрГУ Кафедра ИКГ

Учебник Аксарин П.Е. - "Чертежи для деталирования"
Задание Пневмоаппарат настраиваемый

Состав: 3D модель, Сборочный чертеж, спецификация, Титульный лист, чертеж корпуса, гайки нажимной и штока

Софт: КОМПАС-3D 20

Файлы:

Шток _ ПЗ-000.05.02.02.001.m3d

Гайка нажимная _ ПЗ-000.05.02.02.002.cdw

Гайка нажимная _ ПЗ-000.05.02.02.002.m3d

Контргайка _ ПЗ-000.05.02.02.004.m3d

Корпус _ ПЗ-000.05.02.02.006.cdw

Корпус.m3d

Пломба _ ПЗ-000.05.02.02.005.m3d

Пневмоаппарат настраиваемый _ ПЗ-000.05.02.02.000 СБ.spw

Пнемоаппарат настраиваемый _ ПЗ-000.05.02.02.000 СБ.a3d

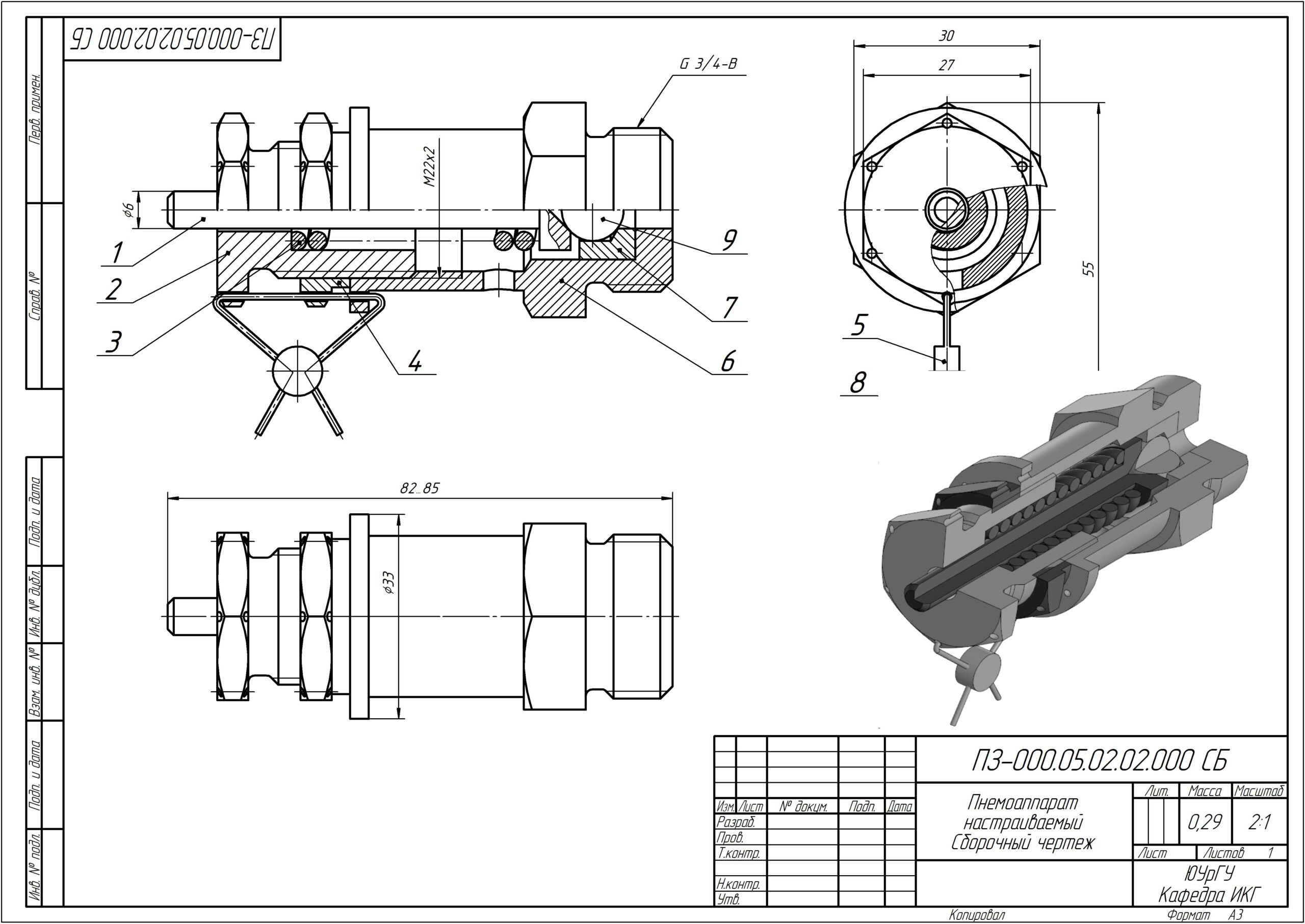

Пнемоаппарат настраиваемый Сборочный чертеж _ ПЗ-000.05.02.02.000 СБ.cdw

Проволока.m3d

Пружина d=3, n=12, Ho=40 _ ПЗ-000.05.02.02.003.m3d

Седло клапана _ ПЗ-000.05.02.02.007.m3d

Титульный лист.cdw

Шарик.m3d

Шток _ ПЗ-000.05.02.02.001.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
