Конкурс асов 3D-моделирования

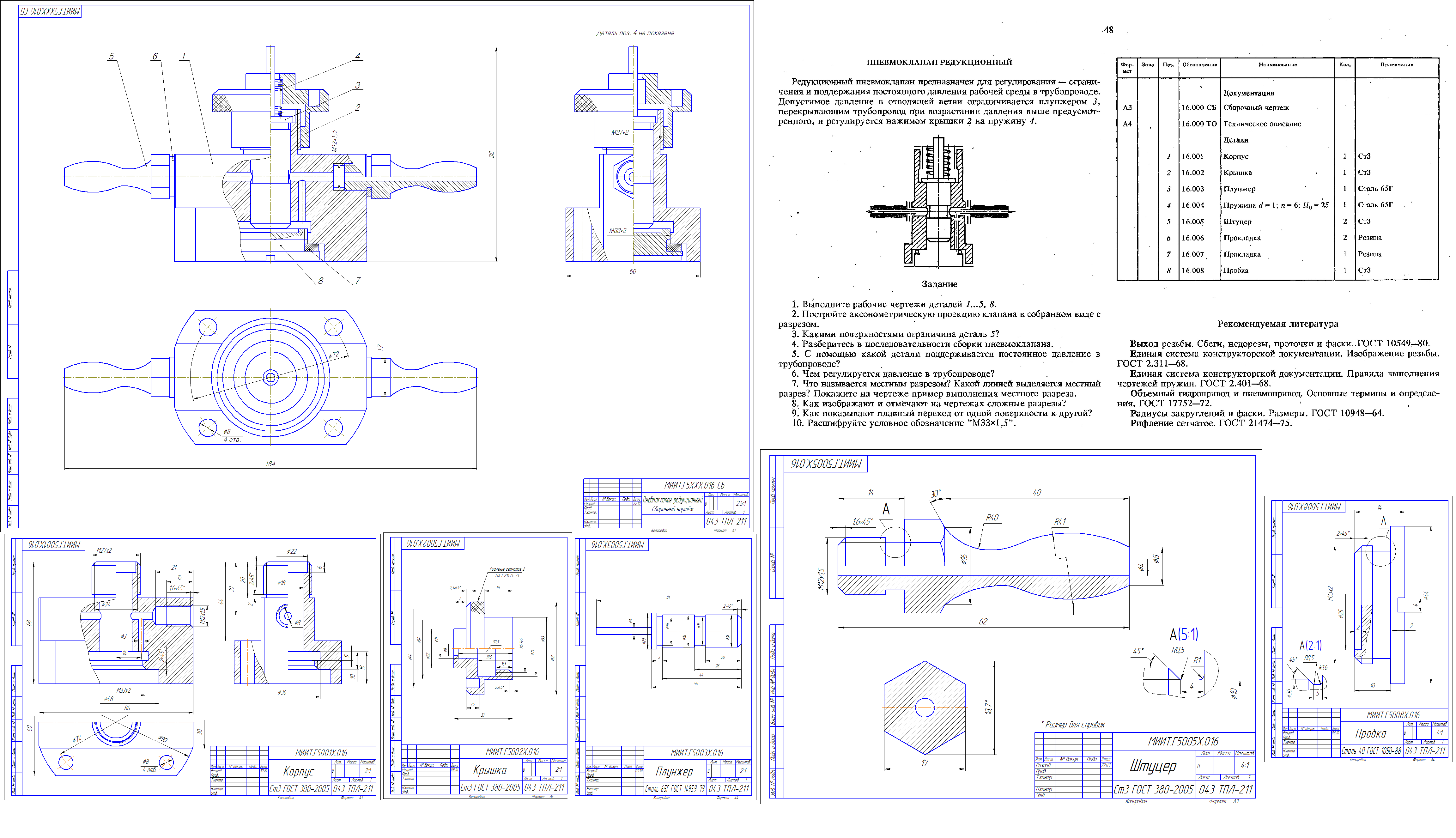

Пневмоклапан редукционный 16.000 СБ

Российский университет транспорта (РУТ МИИТ)
Кафедра «Электропоезда и локомотивы»
"Инженерная графика"
Москва 2015

Задание № 16.000 из учебника П.Е. Аксарин "Чертежи для деталирования"

Редукционный пневмоклапан предназначен для поддержания давления сжатого воздуха в трубопроводе.
Принцип работы редукционного клапана заключается в следующем.
При превышении установленного рабочего давления плунжер под воздействием сжатого воздуха будет подниматься вверх, преодолевая нажатие пружины, и сжатый воздух будет выходить в атмосферу через отверстие в крышке. В результате снижения давления в трубопроводе плунжер под воздействием пружины занимает исходное положение, разобщая трубопровод с атмосферой.
Силу нажатия пружины можно регулировать за счет изменения затяжки крышки.

Состав: Пневмоклапан редукционный (СБ), Деталировка (корпус, крышка, плунжер, пружина, штуцер, пробка, две прокладки), Спецификация, Техническое описание Язык документа

Софт: КОМПАС-3D 15.1

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Пневмоклапан редукционный 16.000 СБ

Задание 1.jpg
Задание 2.jpg
МИИТ.Г5001Х.016.cdw
МИИТ.Г5002Х.016.cdw
МИИТ.Г5003Х.016.cdw
МИИТ.Г5004Х.016.cdw
МИИТ.Г5005Х.016.cdw
МИИТ.Г5006Х.016.cdw
МИИТ.Г5007Х.016.cdw
МИИТ.Г5008Х.016.cdw
МИИТ.Г5ХХХХ.016 СБ.cdw
Спецификация.spw
Техническое описание.docx
