Пневмоцилиндр 06.22 Дукмасова

Пневмоцилиндр 00-000.06.22.22.00 Альбом заданий для выполнения сборочных чертежей (Дукмасова В.С.) предназначен для преобразования энергии сжатого воздуха в поступательное перемещение штока.

В данной сборочной единице использованы следующие стандартные изделия :
винт М 6 -8g ×12.56 ГОСТ 1491-80 (16 шт.);
гайка 2М20-7H .5 ГОСТ 5915-70 (1 шт.);
шайба 10 .65 Г ГОСТ 6402-70 (8 шт.) ;
шайба 20 .65 Г ГОСТ 6402-70 (1 шт.) ;
манжета 2-50-30-1 ГОСТ 14896-84;
манжета 1-200-1 ГОСТ 6678-72;

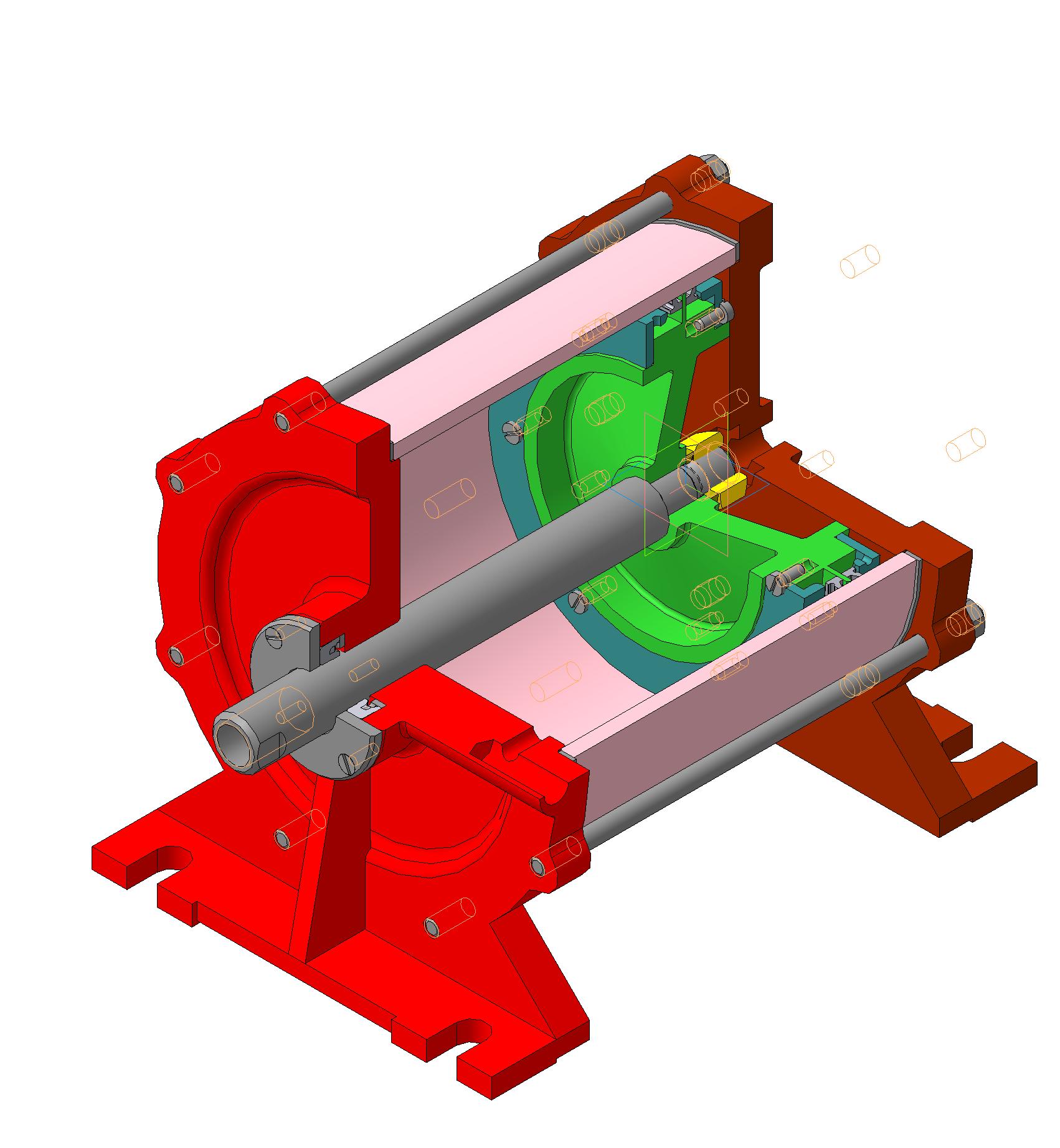

На цилиндрические поверхности ∅ 170 диска диска 9 надеваются манжеты 11, которые при помощи колец 10 и винтов 13 закрепляются на диске. Шток 3, скрепленный с диском 9 при помощи гайки 15 и шайбы 17, вставляется в отверстие ∅ 3 0 крышки передней 1 и герметизируется при помощи кольца 6, манжеты 5, крышки 4 и винтов 13. Труба 8 с прокладками 7 надевается на выступы ∅ 200 крышек передней 1
и задней 2 и закрепляетя при помощи шпилек 12, гаек 14 и шайб 16. При поступлении сжатого воздуха через центральное коническое резьбовое Rc 3 8 -B отверстие крышки задней 2 в полость под диском 9 шток 3 перемещается влево, совершая работу. При этом воздух из полости за диском выходит в атмосферу через коническое резьбовое отверстие Rc 3 8 -B в крышке задней 1. При смене направления поступления воздуха осуществляется обратный ход поршня. Все фаски для внутренней метрической резьбы выполнены по ГОСТ 10549-80 и на чертежах деталей не указаны.
