Пневмоцилиндр по инженерной графике

250

Санкт-Петербургский Горный университет
Кафедра инженерной графики
Курсовой проект по инженерной графике
На тему: Инженерное проектирование "Пневмоцилиндр"
Санкт-Петербург 2014

Оформление работы отсутствовало. Было необходимо разработать сборочный чертеж пневмоцилиндра, использую исходный материал и начертить его в компасе

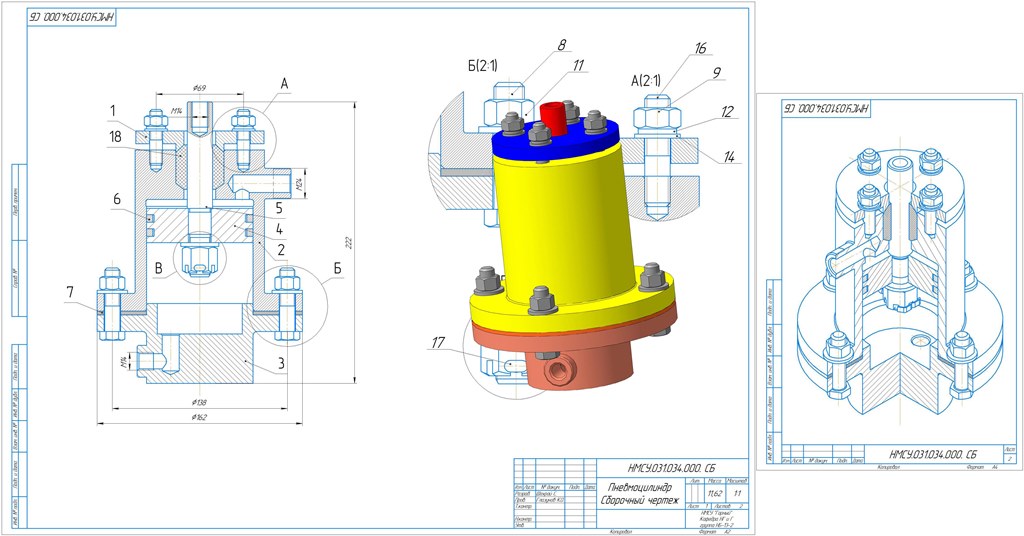

пневмоцилиндр сборочный чертеж

Автор

Семён Шахрай

Дата

01.07.2022

Язык

Русский

Состав

3D Сборка, Сборочный чертеж (СБ), Спецификация

Софт

КОМПАС-3D V14 Как открыть?

Содержимое архива

Курсовая инженерка
- Набивка.cdw
- Крышка сальника.cdw
- Сборка.cdw
- Поршень(копия).m3d
- Нижняя крышка.m3d
- Нижняя крышка(копия).m3d
- Верхняя крышка(копия).m3d
- Шток.m3d
- Спецификация проба.spw
- Прокладка.m3d
- Набивка.m3d
- Сборка.a3d
- Шток.cdw
- Корпус.m3d
- Корпус.cdw
- Пошневое кольцо.m3d
- Верхняя крышка.m3d
- Корпус(копия).m3d
- Сборка для крышк.a3d
- Поршневое кольцо.cdw
- Прокладка.cdw
- Поршень.m3d
- Сборка1.cdw
- Поршень.cdw
- Верхняя крышка.cdw
- Сборка копия.a3d
