Подшипник МЧ00.15.00.00.СБ в КОМПАС-3D

342

34981

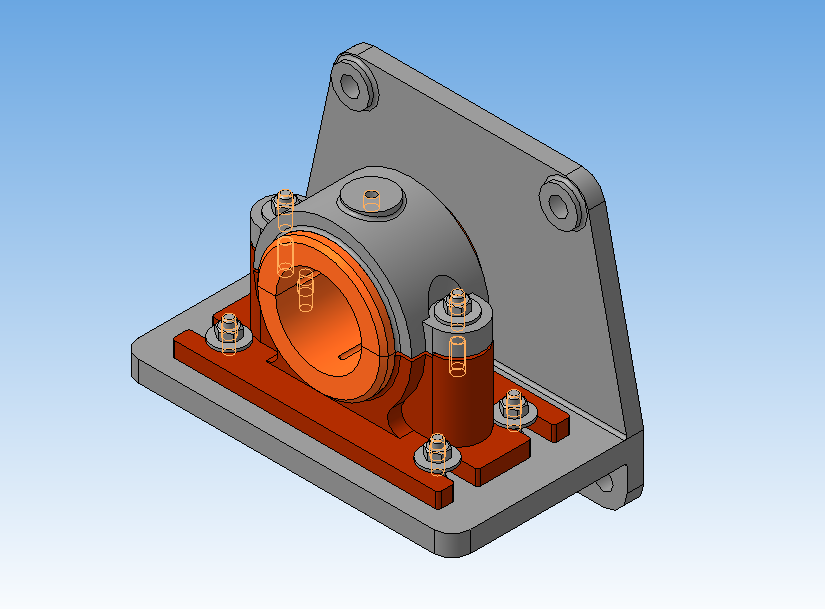

3D модель Подшипник МЧ00.15.00.00.СБ в КОМПАС-3D

Челябинская государственная агроинженерная академия
Кафедра сопротивления материалов
Задание "Подшипник" по "Инженерной графике" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.15.00.00.СБ.
Подшипник служит опорой для вращающегося вала и устанавливается на консоли в том случае, когда вал близко подходит к стене производственного помещения.

Сборочный чертеж подшипника состоит из 5-ти деталей, делал для инженерной графики

3D Модели Боголюбов МЧ00.15 Подшипник

Автор

Рим Бикмаев

Дата

26.06.2015

Язык

Русский

Состав

3D сборка(Кронштейн, корпус, крышка, вкладыш верхний, вкладыш нижний). Сборочный чертеж, спецификация. Рабочие чертежи кронштейна, корпуса и крышки.

Софт

КОМПАС-3D 15.1 Как открыть?

Содержимое архива

МЧ00.15.00.00 СБ
- МЧ00.15.00.00 СБ Подшипник Сборочный чертеж.cdw
- МЧ00.15.00.00 Подшипник.a3d
- МЧ00.15.00.02 Корпус.m3d
- МЧ00.15.00.03 Крышка.cdw
- МЧ00.15.00.04 Вкладыш верхний.m3d
- МЧ00.15.00.00 Подшипник Спецификация1.spw
- МЧ00.15.00.05 Вкладыш нижний.m3d
- МЧ00.15.00.01 Кронштейн.m3d
- МЧ00.15.00.01 Кронштейн.cdw
- МЧ00.15.00.02 Корпус.cdw
- Image 1.png
- МЧ00.15.00.03 Крышка.m3d
