Построение линии пересечения треугольников. Определение натуральной величины.

Забайкальский государственный университет
кафедра строительных дорожных машин
начертательная геометрия
контрольная работа
чита 2015

Задача №1

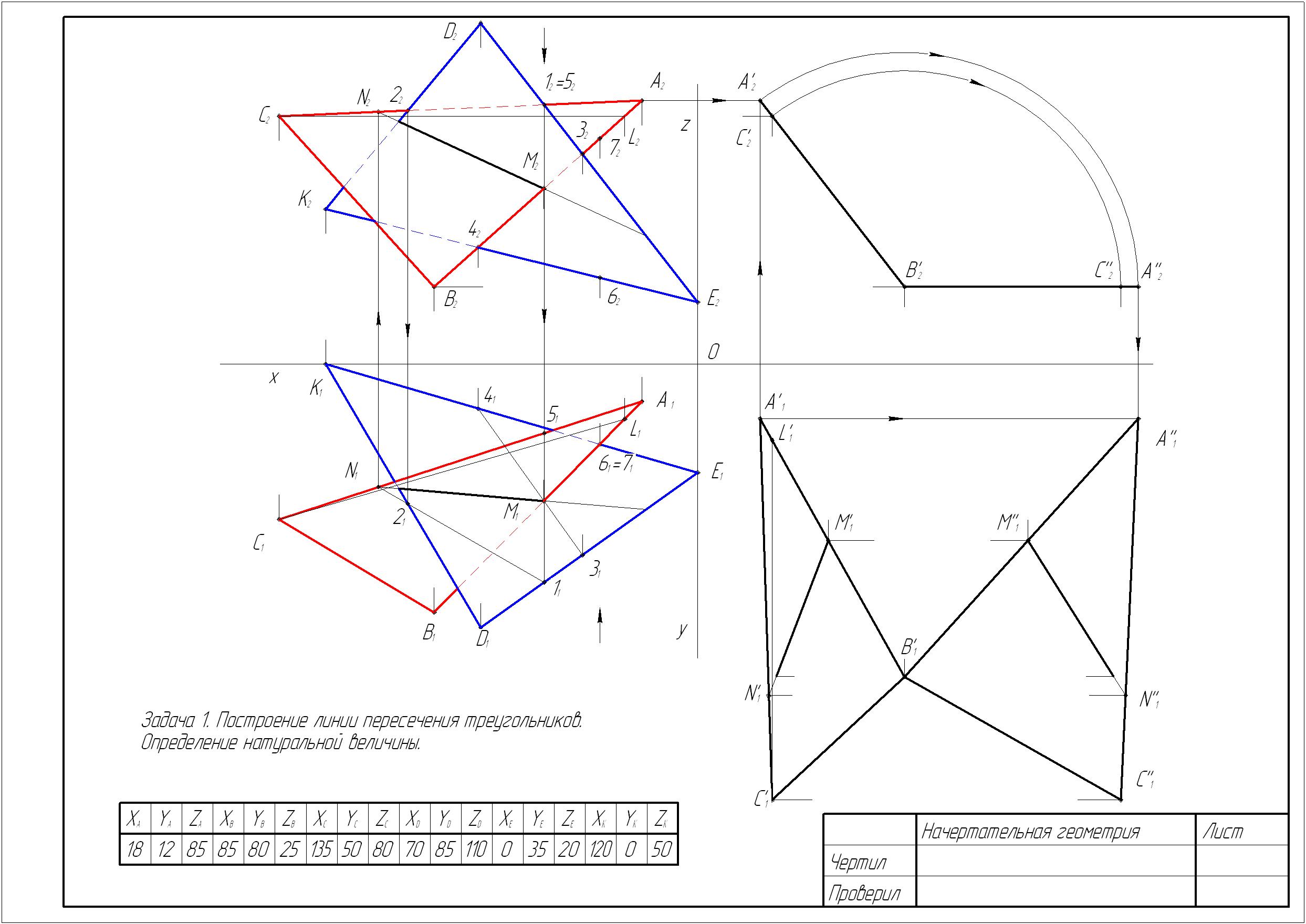

Построить линию пересечения треугольников ABC и EDK и показать видимость их в проекциях.
Определить натуральную величину треугольника ABC.

№ вар. ХА YА ZА ХB YB ZB ХC YC ZC ХD YD ZD ХE YE ZE ХK YK ZK
14 18 12 85 85 80 25 135 50 80 70 85 110 0 35 20 120 0 50
