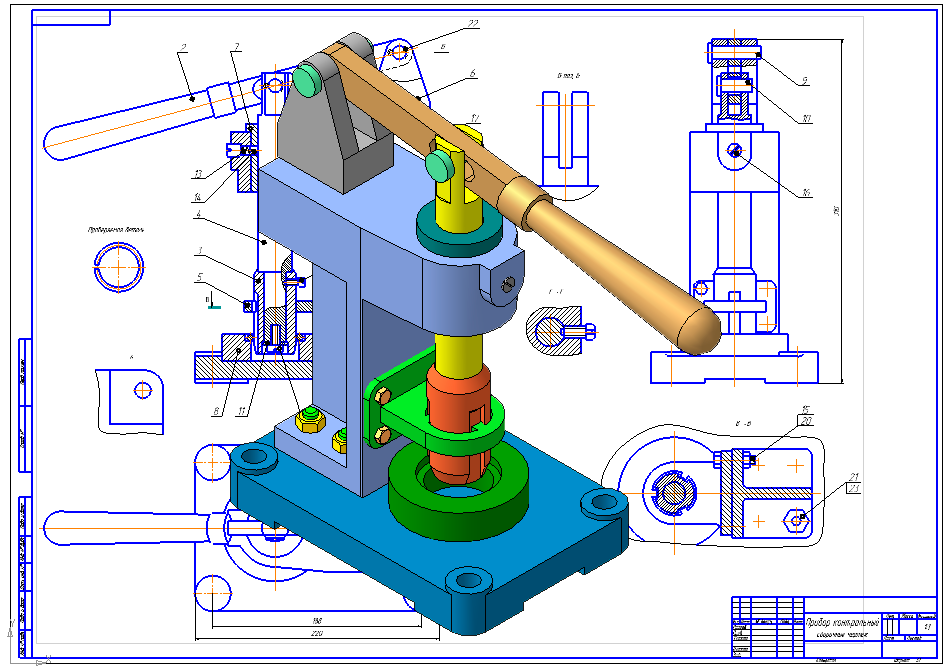

Прибор контрольный МЧ00.38.00.00 в КОМПАС-3D

Задание "Тяга" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.38.00.00.СБ.

Контрольный прибор предназначен для контроля остаточных деформаций упругого стопорного кольца.
Для этого кольцо (например, диаметром 37 мм) надевают на оправку большого диаметра (примерно 42 мм)
после снятия кольца с оправки проверяют отсутствие остаточных деформаций.
Диск с кольцом вставляется в плиту поз. 12. При опускании рычага поз. 2 нижний конический конец
оправки поз. 3 входит в проверяемое кольцо и разводит его до размера 42 мм. При подъеме рычага
поз. 2 кольцо упирается в кронштейн поз. 5 и соскальзывает с оправки. В верхнем положении шток 4
фиксируется шариком поз. 14, который поджимается в углубление штока пружиной поз. 13.

Состав: 3D Сборка, Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:
Прибор контрольный/
Прибор контрольный/Прибор контрольный.cdw
Прибор контрольный/Спецификация.cdw
Прибор контрольный/Текстовый документ.txt
Прибор контрольный/3D/
Прибор контрольный/3D/Шток.m3d
Прибор контрольный/3D/Плита.m3d
Прибор контрольный/3D/Ось 2.m3d
Прибор контрольный/3D/Кронштейн.m3d
Прибор контрольный/3D/Сборка.a3d
Прибор контрольный/3D/Корпус.m3d
Прибор контрольный/3D/Стойка.m3d
Прибор контрольный/3D/Втулка.m3d
Прибор контрольный/3D/Ось 1.m3d
Прибор контрольный/3D/Шарик.m3d
Прибор контрольный/3D/Оправка.m3d
Прибор контрольный/3D/Диск.m3d
Прибор контрольный/3D/Рычаг.m3d
Прибор контрольный/3D/Штопор.m3d
Прибор контрольный/3D/Пружина.m3d
Прибор контрольный/Спецификация 2 лист.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Maxa312
Дата: 2014-12-23
Просмотры: 35524
1 комментарий
    1

    В модели основание 150*220 в задании 125*185 то есть примерно кратно 1,2
