Приспособление для накатки направляющих станин сборочный чертеж

0
91
774
4
0
100
3D модель Приспособление для накатки направляющих станин сборочный чертеж

Сибирский государственный университет путей сообщения
Кафедра графика
Сборка
На тему: "Приспособление для накатки направляющих станин"
Новосибирск 2016

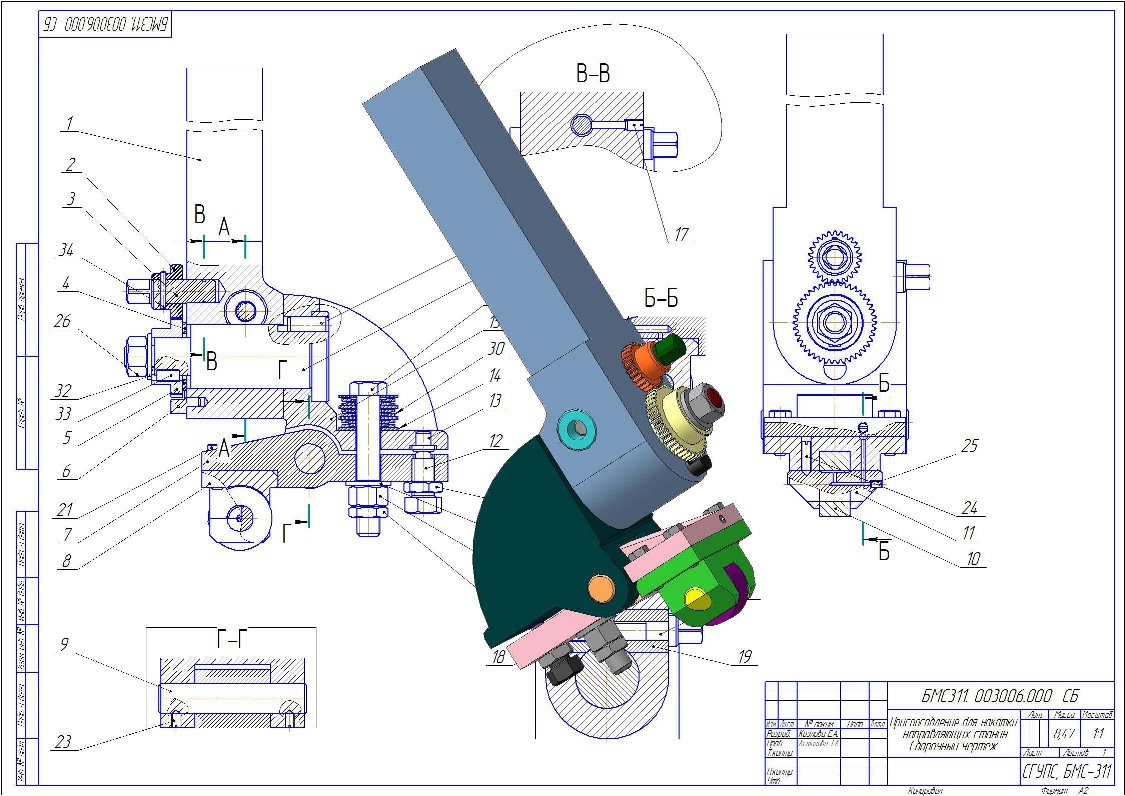

Приспособление для накатки направляющих станин, сборочный чертеж, чертеж общего вида,спецификация, 3d модели деталей сборки

3D Модели Приспособление Приспособление для накатки направляющих станин
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Екатерина Козлова
Дата
06.12.2016
Язык
Русский
Состав
Приспособление для накатки направляющих станин(СБ), Приспособление для накатки направляющих станин(ВО), Спецификация
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Кольцо _ БМС311. 003006.005.m3d
  • Упор _ БМС311. 003006.025.m3d
  • Указатель _ БМС311. 003006.010.m3d
  • Шпонка _ БМС311. 003006.008.m3d
  • Сухарь _ БМС311. 003006.033.m3d
  • Кронштейн _ БМС311. 003006.013.m3d
  • Кольцо _ БМС311.003006.026.m3d
  • Винт упорный М12 _ БМС311. 003006.024.m3d
  • Державка _ БМС311. 001006.001.m3d
  • Сухарь _ БМС311. 003006.034.m3d
  • Ролик _ БМС311. 001006.016.m3d
  • Сектор зубчатый _ БМС311. 003006.009.m3d
  • Палец _ БМС311. 003006.030.m3d
  • Каретка поворотная_ БМС311. 003006.028.m3d
  • Приспособление для накатки направляющих станин.a3d
  • Ось _ БМС311. 001006.014.m3d
  • Шестерня _ БМС311. 003006.002.m3d
  • Приспособление для накатки направляющих станин _ БМС311. 003006.000 .spw
  • Ось _ БМС311. 001006.017.m3d
  • Винт стопорный М6 _ БМС311. 003006.032.m3d
  • Рычаг _ БМС311. 003006.012.m3d
  • Винт М10 _ БМС311. 003006.035.m3d
  • Валик _ БМС311. 003006.003.m3d
  • Приспособление для накатки направляющих станин _ БМС311. 003006.000 СБ.cdw
  • Приспособление для накатки направляющих станин _ БМС311. 003006.000 ВО.cdw
