Приспособление для притирки клапанов

Новосибирский государственный технический университет
Кафедра технологии машиностроения
Расчетно-графическая работа по дисциплине «Компьютерное моделирование оснастки станций технического обслуживания»
На тему: «Приспособление для притирки клапанов»
Новосибирск 2015

Приспособление для притирки клапанов при помощи дрели представляет собой кривошипно-кулисный механизм. Приспособление состоит из корпуса поз.5 в торцевые поверхности которого крепятся крышки цилиндрической формы поз.2, 8 которые соединяются болтами поз.14. В цилиндрические отверстия крышек устанавливают входной вал поз.1, и выходной 7. В верхнюю и нижнюю крышку запрессовывают штифт поз.3, на который установлены кулиса поз.4 и втулка поз.6. Вал поз.1 соединяется с диском кривошипа поз.11 (посадка с натягом), с штифтом поз.12 (посадка с зазором), которые преобразуют вращательное движение электродрели в качательное движение кулисы, которое преобразуется в качательное движение рычага поз.9. Рычаг соединяется с валом поз.7 (посадка с натягом), с помощью которого обеспечивается движение притирки.

Состав: Вал 1, Вал 7, Втулка 6, Диск кривошипа 11, Корпус 5, Крышка 2, Крышка 8, Кулиса 4, Рычаг 9, Шайба, Штиф 3, Штиф 10, Штиф 12, Сборка, Спецификация Язык документа

Софт: КОМПАС-3D 14

Каталог / Начертательная геометрия и Инженерная графика / Приспособление для притирки клапанов

Просмотр файлов
Диск кривошипа 11.cdw
Корпус 5.cdw
Крышка 1.cdw
Крышка 2.cdw
Крышка 7.cdw
Кулиса 4.cdw
Рычаг 9.cdw

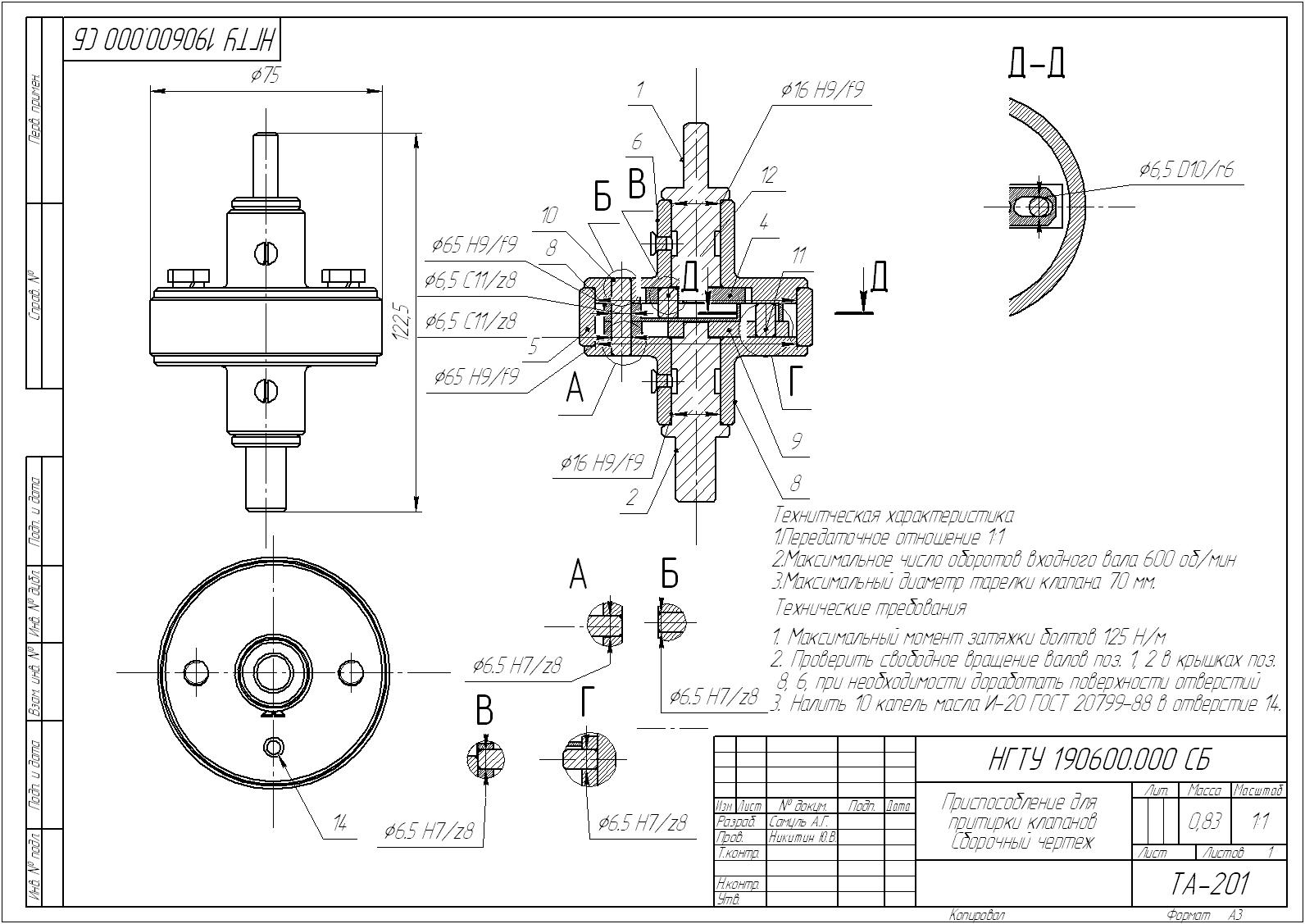

Сборка _ НГТУ 190600.013.cdw
Штифт 3.cdw
Штифт 10.cdw
Штифт 12.cdw
Пояснительная записка.doc
Спецификация.spw
Вал 1.cdw
Вал 2.cdw
Втулка 6.cdw
