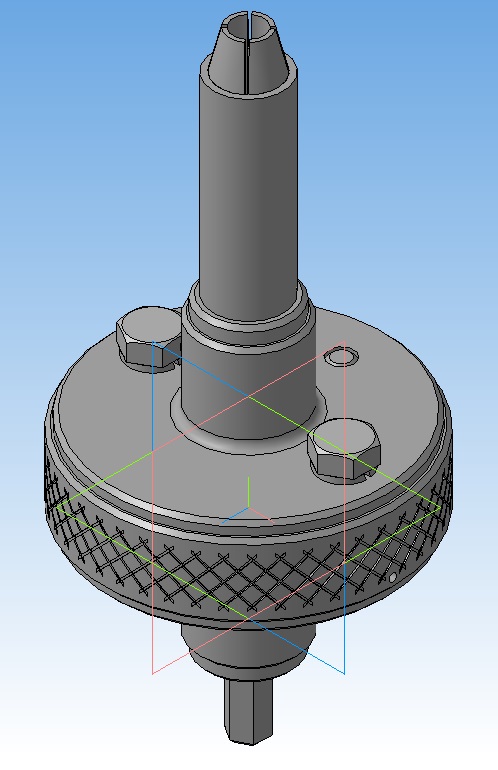

Приспособление притирки клапанов с помощью дрели

Приспособление притирки клапанов с помощью дрели.
Данный чертёж был взят из книги: "Приспособления для ремонта автомобилей" (Росс Твег).
Однако в виду того, что оригинал подразумевал использование присосок, которые не легко найти подходящие для данной операции, я решил немного модернизировать данное устройство используя в качестве захвата за клапан цангу,
Данные цанги можно изготовить под любой диаметр клапана.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Приспособление притирки клапанов с помощью дрели

Валик дрели.m3d
Валик присоски.m3d
Втулка 10.m3d
Втулка 11.m3d
Втулка 25.m3d
Втулка.m3d
Диск кривошипа.m3d
Корпус.m3d
Крышка 1.m3d
Крышка 2.m3d
Кулиса.m3d
Рычаг.m3d
Сборка.a3d
Цанга.m3d
